Противоречивые сопряжения

Иногда сопряжения могут быть противоречивыми, так как компоненты уже ограничены таким образом, что они не могут быть перемещены в сопряжение. Компоненты могут быть зафиксированными или сопряженными с другими компонентами.

Пример

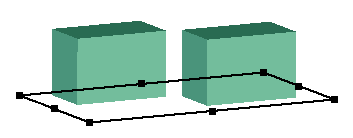

Нижние грани этих двух блоков сопряжены с одной плоскостью:

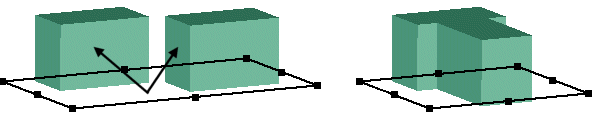

При добавлении сопряжения "совпадение" между стороной одного блока и стороной другого блоки можно переместить в сопряжение:

При добавлении сопряжения "совпадение" между нижней частью одного блока и верхней частью другого будет выдана ошибка. Первый блок не может быть одновременно сопряжен с плоскостью и верхней частью второго блока, потому что нижняя часть второго блока также сопряжена с плоскостью.

Как помогает MateXpert

В данном примере, когда Вы выбираете Диагностика в MateXpert, программа указывает на три противоречивых сопряжения. Эти сопряжения являются двумя сопряжениями "Совпадение" к плоскости и нижней грани к верхней грани сопряжения Совпадение.

При выборе проблемного сопряжения MateXpert сообщает, что сопряженные грани не совпадают, и указывает расстояние между ними.

Как можно исправить проблему

Удалите, погасите или отредактируйте одно из противоречивых сопряжений.

Также можно использовать параметры обозначения сопряжений и Просмотреть ошибки сопряжений для определения и разрешения ошибок сопряжения.
