Автонанесение размеров в чертеже

Можно использовать инструмент Авто-нанесение размеров для вставки справочных размеров в чертежные виды как размеров базовой линии, цепочки размеров и ординатных размеров. Инструмент Авто-нанесение размеров похожим образом работает в эскизах.

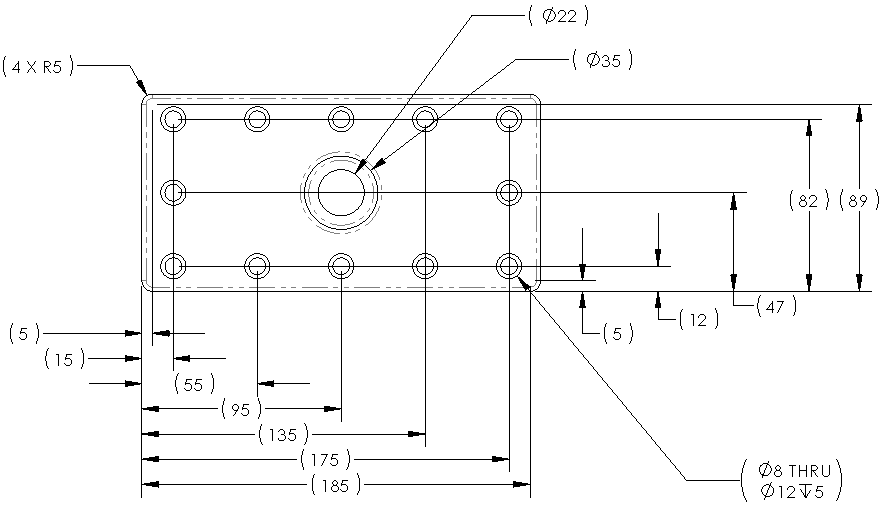

Ниже показана схема базовых размеров:

Чтобы выполнить авто-нанесение размеров в чертеже:

  1. В чертежном документе выберите Автонанесение размеров на панели инструментов Размеры/Взаимосвязи.

  2. Выберите вкладку Авто-нанесение размеров.

  3. Установите свойства в окне PropertyManager Автонанесение размеров, затем нажмите кнопку OK .
