Блоки в чертежах

Можно сделать, сохранить, редактировать или вставить блоки для часто используемых элементов чертежа, например, стандартных заметок, блоков заголовков, расположений меток и специальных обозначений, не встречающихся в стандартных примечаниях. Блоки могут содержать текст и любые объекты эскиза, позиции, импортированные объекты и текст, а также штриховку. Блоки можно прикреплять к геометрии или чертежным видам, а также вставлять их в основные надписи. Также можно копировать блоки из чертежей в эскизы и наоборот или вставлять блоки из Библиотеки проектирования.

В качестве альтернативы использования блоков можно сохранить примечания как стили.

Блоки в чертежах отличаются от блоков в деталях и сборках, т.к. блоки в чертежах:

  • Обладают размерами, отображаемыми по умолчанию.

  • Отображаются в дереве конструирования FeatureManager в папке Блоки одна строка на блок (не экземпляр).

Сохранять блоки не обязательно. Можно создавать, редактировать, копировать и перемещать блоки в чертежном документе, не сохраняя блоки в файл.

При создании блока из эскиза с множественными выносками для размеров, все выноски удаляются, кроме выносок исходного размера.

Точки вставки

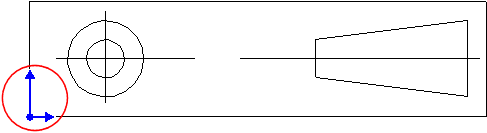

У блоков имеется точка вставки. При вставке блока экземпляр блока располагается таким образом, чтобы точка вставки находилась в выбранном Вами месте или в расположении вставки. Экземпляры блоков масштабируются и вращаются относительно точек вставки.

Положение точки вставки можно изменить в окне PropertyManager Блок.

Выноска

Выноски блока имеют точку выноски (в конечной точке, привязанной к блоку). Можно добавить выноску к блоку, а также перетащить точку выноски в любое место блока. Можно также изменить положение точки выноски в окне PropertyManager Блок. Также можно изменить стиль и размер стрелок в выносках блоков.

Для выносок по заметкам в блоках невозможно выполнить настройку их прикрепления к модели или объекту эскиза.

Слои

Перед созданием блоков объекты эскиза и примечания можно переместить на слои. Их также можно переместить на слои в редакторе блоков.

Когда блок расположен на слое, атрибуты отображения слоя применяются ко всему блоку вне зависимости от атрибутов слоев любых элементов блока, которые расположены на другом слое.

Привязка

Можно перетащить блок за точку эскиза в блоке (например, за конечную точку линии или за вершину прямоугольника). Точки устанавливают связи и привязки к другим точкам следующими образами: блок к блоку, блок к эскизу, эскиз к блоку, эскиз к эскизу.

Чтобы указать путь по умолчанию для поиска блоков:

Чтобы создать блок:

Чтобы переместить или скопировать блок:

Чтобы скопировать блок из эскиза:

Чтобы сохранить блок:

Чтобы вставить блок в чертеж:

Чтобы отредактировать свойства блока:

Чтобы отредактировать блок:

Чтобы разнести блок:

Чтобы изменить положение точки вставки или точки выноски блока:

Чтобы изменить стиль или размер стрелок на выносках блока:

Чтобы удалить блок:
