Множественные изогнутые линии указателей

Можно использовать выноску с множественными изогнутыми указателями в чертежах для создания выносок с нужным количеством изгибов или для создания простых стрелок или блок-схем. Например, выноска с изогнутыми указателями может указывать на объект в чертеже, к которому трудно провести прямую выноску или выноску с полкой. Ниже приведено несколько замечаний о выносках с изогнутыми указателями:

  • Можно прикрепить выноску с изогнутыми указателями к примечаниям, объектам эскиза, кромкам или граням модели, а также можно вставить выноску без прикрепления ее к чему-либо.

  • При перемещении указателя появляется предварительный вид каждого сегмента выноски.

  • В сегменты выносок с изогнутыми указателями можно добавлять точки изгиба и ветви.

  • Начать создание выноски с изогнутыми указателями можно в любом месте листа чертежа. Можно закончить выноску в любом месте чертежа, дважды нажав в нужном месте. Когда выноска присоединяется к объекту, стрелка в конечной точке подчиняется параметру Не прикреплена в Свойствах документа - Примечаниях. Можно вручную выбрать другую стрелку в конечной точке с помощью контекстного меню.

  • Можно добавлять выноски с изогнутыми указателями во время создания примечаний или после их создания.

Чтобы создать выноску с изогнутыми указателями:

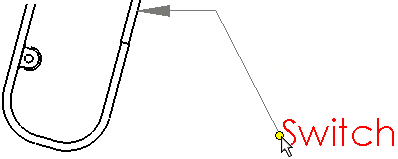

Чтобы добавить выноску с изогнутыми указателями при создании примечания:

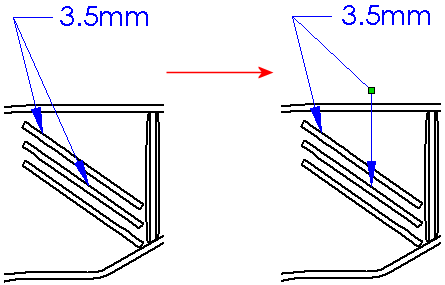

Чтобы добавить точку изгиба:

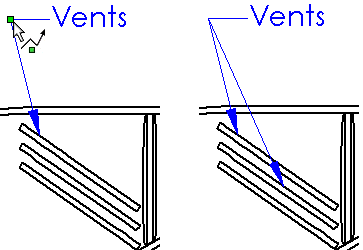

Чтобы добавить ветвь:

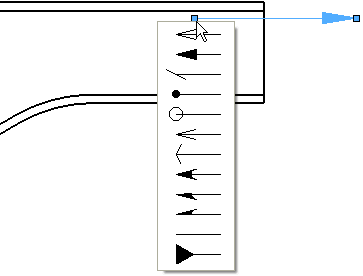

Чтобы изменить стрелку в конечной точке:

Чтобы изменить прямую выноску на выноску с множественными изогнутыми указателями:

Чтобы удалить выноску с изогнутыми указателями:

Чтобы удалить точку изгиба:

Чтобы удалить ветвь:
