Заметки

Используйте заметки для добавления текста и меток в чертежи.

Заметка может располагаться либо в произвольном месте, либо в фиксированном. Она также может быть размещена рядом с выноской, указывающей на элемент (грань, кромку или вершину) документа. Она может содержать простой текст, символы, параметрический текст и гиперссылки. Выноска может быть прямой, изогнутой или в качестве выноски может быть несколько изогнутых линий указателей.

Некоторые вопросы относительно заметок:

  • Чтобы указать параметры в окне Заметка для текущего документа, выберите Инструменты > Параметры > Свойства документа > Примечания > Заметки.

  • В заметки можно вставить гиперссылки.

  • Также можно Связать заметки с документом или с настроенными пользователем или зависимыми от конфигурации параметрами.

  • В заметки можно добавлять позиции.

  • В заметки можно добавить примечания. При вставке примечания в заметку можно либо выбрать примечание, уже существующее в чертеже, либо создать новое в окне PropertyManager Заметка.

  • Можно применить границы с заметке целиком или к ее части.

  • При редактировании заметки, содержащей переменную, можно отобразить либо имя переменной, либо ее содержание. Выберите Вид, Переменные связей для примечаний для отображения имени переменной.

  • Размер граничной рамки вокруг заметки можно изменить, если ввести сначала заметку, а затем изменить размер граничной рамки. И наоборот. Граничные рамки полезны при придании формы тексту заметки на основе границы блока заголовка.

  • При перемещении существующего текста для выравнивания его с другим текстом, указатель меняет форму на выравнивание слева, выравнивание по центру или выравнивание справа   в зависимости от того, где выбрана заметка. Например, если выбрана левая сторона заметки, указатель меняет форму на выравнивание слева.

    Выровнено по левому краю

    Выровнено по центру

    Выровнено по правому краю

  • Можно нажать клавишу Tab для отступа в начале примечания. Эту операцию выполнить не удастся, если указатель помещен в центре заметки.

  • Примечания по сгибам отображаются в чертежных видах, которые содержат плоские массивы деталей из листового металла.

  • Незаполненные заметки, которые отображаются на экране в виде: , не отображаются в предварительном виде печати или в напечатанных страницах.

Для создания заметки:

  1. Нажмите Заметка на панели инструментов Примечания или выберите Вставка, Примечания, Заметка.

  2. Задайте параметры в окне PropertyManager Заметка.

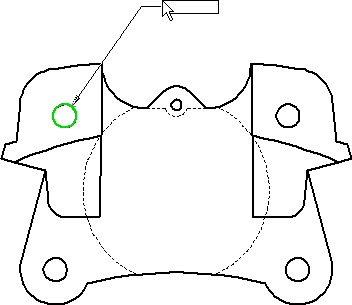

  1. Если заметка обладает выноской, нажмите, чтобы разместить точку присоединения выноски.

  2. Нажмите еще раз для размещения заметки или нажмите и перетащите граничную рамку.

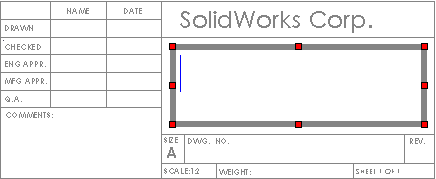

  1. Чтобы создать граничную рамку:

    • Прежде чем вводить текст, нажмите и перетащите граничную рамку.

- или -

    • Нажмите для размещения заметки, затем перетащите маркеры, чтобы отрегулировать размер рамки.

  1. Введите текст. Нажмите на клавишу Enter, чтобы добавить новую строку ниже текущей.



  1. Задайте параметры с помощью панели инструментов «Форматирование».

  1. Нажмите в графической области за пределами заметки, чтобы завершить ее создание.

  2. Не закрывая окно PropertyManager Заметка, повторите шаги, перечисленные выше, чтобы создать требуемое количество заметок.

  • Для каждого экземпляра заметки можно изменить текст, свойства и форматирование.

  • Чтобы добавить несколько выносок, нажмите клавишу Ctrl при перемещении заметки и до ее размещения. Перемещение заметки остановится, и появится вторая выноска. Удерживая клавишу Ctrl, нажмите для размещения выноски. Нажимайте необходимое число раз для размещения дополнительных выносок. Отпустите клавишу Ctrl и нажмите для размещения заметки.

  • Чтобы изменить отступ маркированного или пронумерованного списка, нажмите правой кнопкой мыши заметку в режиме редактирования и выберите Маркеры и нумерация.

  1. Нажмите OK .

Чтобы создать нумерованный список в заметке:

  1. Нажмите Заметка на панели инструментов Примечания или выберите Вставка, Примечания, Заметка.

  2. Нажмите в графической области в том месте, где необходимо разместить заметку.

  3. Нажмите кнопку Номер на всплывающей панели инструментов Форматирование.

  4. Введите текст первой строки, затем нажмите клавишу Enter.

    Компоненты указываются в списке в последовательном порядке.

Чтобы обеспечить автоматическое создание списка без нажатия кнопки Номер на панели инструментов Форматирование:

  1. Нажмите Заметка на панели инструментов Примечания или выберите Вставка, Примечания, Заметка.

  2. Нажмите в графической области в том месте, где необходимо разместить заметку.

  3. Введите начальный номер или символ для списка (например, 1, a, A, i, I).

  4. Введите точку и затем пробел.

  5. Введите текст первой строки, затем нажмите клавишу Enter.

Компоненты указываются в списке в последовательном порядке.

Чтобы изменить нумерованный список на маркированный:

  1. Выберите все элементы нумерованного списка.

  2. Нажмите кнопку Маркер на всплывающей панели инструментов Форматирование.

Чтобы создать объединенный текст:

  1. Нажмите Заметка на панели инструментов Примечания или выберите Вставка, Примечания, Заметка.

  2. Нажмите в графической области в том месте, где необходимо разместить заметку.

  3. Нажмите кнопку Стек на всплывающей панели инструментов Форматирование.

  4. Установите параметры в диалоговом окне Группа заметок, затем нажмите на кнопку OK.

  5. Нажмите OK .

Чтобы добавить примечание в заметку из окна PropertyManager Заметка:

  1. Создайте новую заметку или измените имеющуюся.

  2. Расположите курсор там, где необходимо вставить примечание.

  3. В окне PropertyManager в разделе Формат текста нажмите Вставить отклонение формы , Вставить обозначение шероховатости поверхности или Вставить базовую поверхность .

  4. Задайте свойства выбранного обозначения, затем нажмите OK.

  5. Нажмите OK .

Чтобы отредактировать примечание, дважды нажмите на него и отредактируйте в окне PropertyManager или в диалоговом окне.

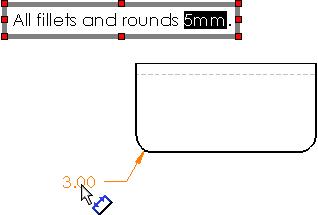

Чтобы добавить примечание или размер в заметку из чертежа:

  1. Создайте новую заметку или измените имеющуюся.

  1. Выберите существующее примечание или размер в графической области.

    При выборе размера с обозначением или допуском эти элементы включаются в заметку.

  2. Нажмите OK .

Чтобы отредактировать примечание или размер, необходимо отредактировать существующее примечание или размер на листе чертежа. Не допускается редактирование примечаний или размеров в заметках, если они были вставлены из существующего примечания или размера. При редактировании существующего примечания или размера все экземпляры примечания или размера обновляются на листе.

Можно скрыть примечание или размер с помощью параметра Вид, Отобразить/Скрыть примечания.



Чтобы применить границы ко всей заметке или ее части:

  1. Создайте новую заметку или измените имеющуюся.

  2. Выберите часть заметки, к которой требуется применить границу. Если Вы хотите применить границу ко всей заметке, пропустите этот шаг.

  3. В PropertyManager в разделе Граница установите настройки.

  4. Нажмите .

Чтобы отредактировать текст заметки:

    Дважды нажмите на заметку и отредактируйте текст на месте.

Чтобы отредактировать свойства заметки:

Выполните одно из следующих действий:

  • Выберите одну или несколько заметок и отредактируйте свойства в окне PropertyManager Заметка.

  • Нажмите правой кнопкой мыши на одну или несколько заметок (держите нажатой клавишу Ctrl при выборе группы заметок).

Можно добавить дополнительные выноски в существующую заметку. Удерживайте клавишу Ctrl и перетащите точку присоединения выноски.

Чтобы добавить позицию в заметку:

  1. Выберите заметку для редактирования или создайте заметку.

  2. Выберите позицию для вставки в заметку.

  3. Поменяйте размер шрифта текста позиции, если это необходимо.

Связанные разделы

Позиции
