Наложенный вид
Наложенные виды указывают на диапазон движения компонента сборки путем его отображения в различных позициях. Можно наложить один или несколько наложенных видов на исходный вид штрихпунктирной линией.

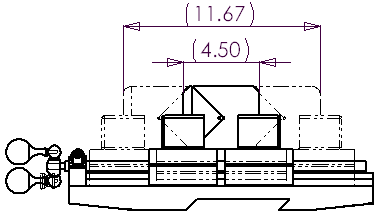

Пример наложенного вида:
Можно нанести размер между основным видом и наложенным.
Наложенный вид добавляется в дерево конструирования FeatureManager.
Можно создать несколько наложенных видов в чертеже.
Наложенный вид недоступен в следующих видах: Разъединенный, Местный, Обрезанный или Разрез.
После создания наложенного вида его можно изменить на уровне сборки или чертежа.
Чтобы вставить наложенный вид:
Вставьте вид модели сборки с использованием ориентации, необходимой для наложенного вида. Расположите сборку в ее начальной точке. |
|
-
Нажмите кнопку Наложенный вид  на панели инструментов Чертеж или выберите Вставка, Чертежный вид, Наложенный вид.
Появится окно PropertyManager Наложенный вид. Появится запрос на выбор чертежного вида, в который необходимо вставить наложенный вид.
В разделе Конфигурация выберите один из следующих элементов:
Новая конфигурация - создание новой конфигурации Наложенный вид. Используйте имя по умолчанию или введите имя по своему желанию. Этот параметр активирует новую конфигурацию сборки. Существующая конфигурация - выбор существующей конфигурации в документе сборки. Выберите конфигурацию в списке. |
|
Нажмите OK  . Результаты будут следующими:
Новая конфигурация - если документ сборки еще не открыт, он откроется автоматически. Ориентация вида сборки меняется на ориентацию чертежного вида. Сборка отобразится с открытым окном PropertyManager Переместить компонент и включенной функцией Свободное перемещение. Продолжите с Шага 5. Существующая конфигурация - наложенный вид выбранной конфигурации появится в чертежном виде, и PropertyManager будет закрыт. Вид завершен. Выполнение других действий не требуется. |
|
Используйте любой из инструментов Переместить компонент для перемещения компонентов сборки в нужное место. В PropertyManager в разделе Параметры используйте Определение конфликтов и Остановить при конфликте для остановки движения. |
|
-
Нажмите OK , чтобы закрыть окно PropertyManager Переместить компонент и вернуться в чертеж.

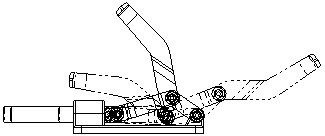

Вид с другим расположением конфигурации сборки отобразится в чертежном виде штрихпунктирными линиями, и окно PropertyManager Наложенный вид будет закрыто.
|
|
Создайте любое количество наложенных видов по необходимости, используя данные шаги. |
|
Для редактирования наложенного вида:
