Таблица сгибов - Текстовый файл

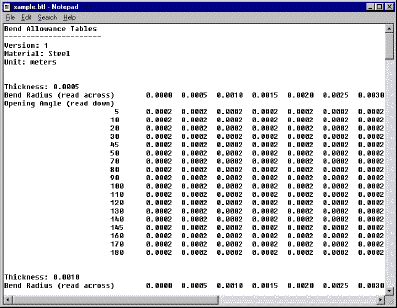

Таблица сгибов для выполнения операций с листовым металлом находится в <каталоге_установки>\lang\english\Sheetmetal Bend Tables\sample.btl. Для использования собственной таблицы сгибов при выполнении операций с листовым металлом скопируйте и переименуйте данную таблицу, а затем отредактируйте ее для указания требуемых допусков сгибов.

Таблицы сгибов создается как текстовый файл и поддерживает следующее:

  • Все типы таблицы сгибов (величина уменьшения сгиба, допуск сгиба и коэффициент К).

  • Все единицы измерения (метры, миллиметры, сантиметры, дюймы и футы). Единица измерения задается в строке Единицы измерения таблицы сгиба.




Несколько моментов, которые необходимо учитывать относительно таблицы сгибов в текстовом файле:

  • Образец таблицы сгибов приведен только для справки. Значения в таблице никак не отражают реальные значения допусков сгибов.

  • Если толщина детали или угол сгиба находится в рамках значений таблицы, то программа интерполирует значения для расчета допуска сгиба.
