PropertyManager Схема автонанесения размера

Инструмент Схема автонанесения размера используется для автоматического нанесения размеров и допусков на элементы, связанные с производством, которые принадлежат детали.

Чтобы нанести размер на деталь с помощью инструмента "Схема автонанесения размера":

  1. Нажмите кнопку Схема автонанесения размера (панель инструментов DimXpert) или выберите Инструменты, DimXpert, Схема автонанесения размера.

  2. Установите параметры, описанные ниже, в окне PropertyManager (Менеджер свойств).

  3. Нажмите .

С помощью инструмента Схема автонанесения размера будут нанесены размеры и допуски. Нажмите здесь, чтобы получить подробную информацию о принципах работы инструмента.

Процесс в целом включает установку следующих элементов:

  • Типы детали и допусков

  • Базы или справочные элементы

  • Элементы, на которые будут нанесены размеры и допуски

Примечания:

  • Цель использования этого инструмента - полностью ограничить выбранные элементы по размеру и расположению с помощью ряда выбранных справочных элементов и баз.

  • С помощью этого инструмента невозможно удалить или изменить существующие ранее размеры и допуски. С его помощью невозможно нанести дополнительные размеры и допуски, чтобы полностью ограничить элементы.

  • С помощью этого инструмента не создаются угловые размеры за исключением случая, когда угловые размеры применяются к плоскостям под углом к справочной плоскости. Чтобы включить этот параметр, выберите Инструменты > Параметры > Свойства документа > DimXpert > Размер месторасположения и выберите параметр в разделе Схема нанесения размеров наклонной плоскости.

Схема нанесения размеров наклонной плоскости

Пример

Линейный

Линейный и угловой

Настройки

Тип детали:

Определение детали по способу ее производства.

Призматические

Если в качестве типа допуска выбран геометрический допуск, то для расположения отверстий и бобышек в DimXpert используются позиционные допуски.

В видах примечания линейные размеры отображаются в виде условных обозначений с открытыми выносками.

Обратите внимание на отличие геометрических допусков для бобышки 30 мм от вида примечания, используемого для их обозначения









Выточка

Если в качестве типа допуска выбран геометрический допуск, то для расположения отверстий и бобышек в DimXpert используются допуски кругового отклонения.

В видах примечания размеры отображаются в виде линейных размеров, параллельных оси.



Тип допуска:

Управляет расположением элементов размера (отверстий, прорезей, канавок, элементов ширины и конусов), карманов и поверхностей относительно базы или справочных элементов.

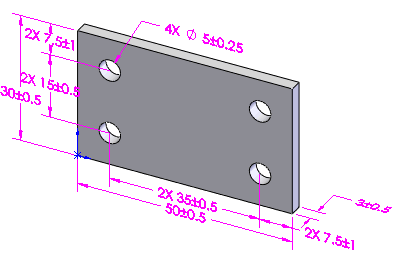

Плюс и минус

DimXpert используется для расположения элементов с линейными положительными и отрицательными размерами.

С помощью DimXpert невозможно добавлять размеры на элементы поверхности в режиме "плюс и минус".

Основное различие между режимами Плюс и минус и Геометрический состоит в способе управления с помощью DimXpert массивом из четырех отверстий, а также в способе нанесения допусков для взаимодействия с элементами базы в режиме Геометрический.

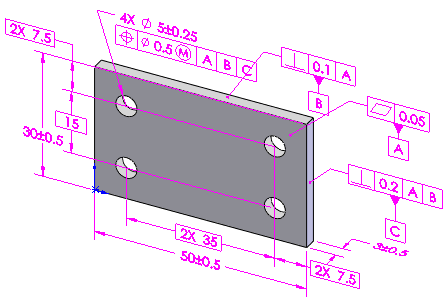

Геометрический

DimXpert используется для расположения осевых элементов с позиционными допусками и допусками кругового отклонения. Карманы и поверхности располагаются с профилями поверхности.

Для отображения размеров расположения необходимо выбрать Параметры , Свойства документа, DimXpert, Отклонение формы и затем выбратьСоздать основные размеры.





Нанесение размеров на массив:

Позволяет применить линейные или положительные и отрицательные значения размеров.

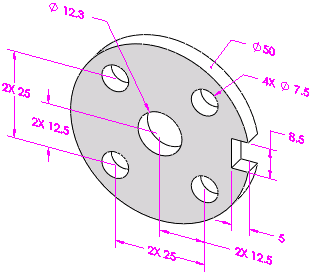

Линейная

Находит все элементы DimXpert, относительно выбранным элементам ссылки, если возможно, с использованием линейных положительных и отрицательных размеров.

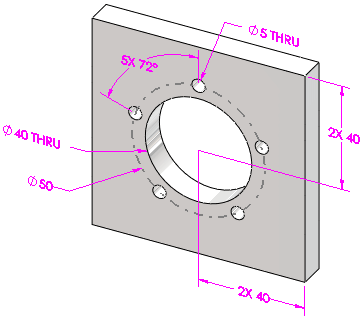

Полярный

Применимо к элементам массива DimXpert, содержащего осевые элементы, определяющие окружность болта.

Установите параметр Минимальное число отверстий для распознания массива.



Справочные элементы (для режима "Плюс и минус")/Выбор базы (для режима "Геометрический")

Определение первичных, вторичных и третичных справочных элементов (для схем Плюс и минус) или баз (Для схем режима Геометрический).

Справочные элементы

Выберите справочные элементы в количестве от одного до трех, чтобы использовать их для создания линейных размеров расположения с положительными и отрицательными значениями. DimXpert выполняет проверку справочных элементов по правилам, определенным для систем отсчета баз в стандарте ASME Y14.5.1M-1994. Например, при выборе двух плоскостей, параллельных друг другу, возникает одна ошибка.

Выбор базового элемента

Выберите первичную базу, затем дополнительно выберите вторичную и третичную базу, чтобы использовать их при создании геометрических допусков. DimXpert выполняет проверку баз на соответствие стандарту ASME Y14.5.1M-1994.

Поддерживаемые справочные элементы или базы:

  • Бобышка

  • Цилиндр

  • Простое отверстие

  • Канавка

  • Плоскость

  • Прорезь

  • Ширина

  • Конус



Примеры







Три взаимно перпендикулярные плоскости создают полноценный исходный элемент и являются самым распространенным примером.





Эта плоскость и комбинация бобышек хорошо подходит для данных симметричных выточенных деталей.





Порядок выбора элементов должен быть основан на назначении детали.

Например, для данной сборки из двух деталей заданы следующие функциональные требования:

  • Сопряжение. Крышка должна входить (сопряжение) в углубленную плоскость тарелки, чтобы эти две детали располагались заподлицо.

  • Расположение. Большой внешний диаметр крышки должен быть центрирован (расположен) по соответствующему диаметру на тарелке

  • Выровнять. Малый радиус крышки должен быть ориентирован (выровнен) по соответствующему радиусу тарелки.



Задав эти параметры, во время автоматического нанесения размеров укажите следующие базы:

Первичная база (A): Сопрягаемый элемент

Вторичная база (B): установочный элемент

Третичная база (C): выравнивающий элемент

При выполнении данных настроек получатся результаты, как на рисунке.

Область

Определяет, для каких элементов в DimXpert назначено нанесение размеров и допусков.

Все элементы. Размеры и допуски применяются ко всей детали DimXpert учитывает и все ранее определенные элементы, в том числе и те, которые не отображены в списке Фильтры для элементов, а также элементы из списка Фильтры для элементов.

Этот параметр наиболее полезен в простых деталях или в деталях, в которых все размеры и допуски относятся к одной системе отчета базы или исходному элементу.

Выбранные элементы. Размеры и допуски применяются к выбранным элементам.

Этот параметр полезен для более сложных деталей с несколькими схемами баз или для деталей, для которых требуются размеры из других исходных элементов.

Фильтры для элементов

Определяет, какие элементы распознает и назначает DimXpert для нанесения размеров и допусков при выборе в разделе Область параметра Все элементы.

  • При отмене элементов данный тип элементов в дальнейшем не распознается. Например, если в детали отсутствуют допуски или размеры DimXpert и отменен элемент Плоскость, то при использовании DimXpert к элементам плоскости не применяются размеры и допуски, а также для получения таких сложных элементов, как прорезь или канавка, не используются плоские грани. Однако если в детали имеются ранее существовавшие элементы плоскости, то при использовании DimXpert размеры и допуски для них не применяются независимо от того, выбран элемент Плоскость или отменен.

  • При отмене элементов данный тип элементов больше не распознается как элементы или элементы массива (в зависимости от конкретного случая). Например, если отменить элемент Простое отверстие, то для массивов с простыми отверстиями размеры и допуски добавляться не будут.

Выбрать все фильтры

Отменить все фильтры
