Сварные детали - Изменить обработку углов
В рамках конструкции можно изменить обработку углов внутри группы или между смежными группами. Можно также объединить тело дуги со смежным телом и задать зазоры сварки и порядок отсечения.
Чтобы изменить обработку углов:
Нажмите правой кнопкой мыши конструкцию в дереве конструирования FeatureManager и выберите параметр Редактировать элемент.
Нажмите угол, который требуется изменить.
В диалоговом окне Обработка углов выполните необходимые действия в выделенной группе – группе 1. Если в этом углу встречаются дополнительные группы, с помощью кнопок со стрелками перейдите к другим группам.
Только для дуг выберите параметр Объединить тела сегмента дуги, чтобы объединить дугу со смежным телом и создать единое тело. Отмените этот параметр, чтобы сохранить отдельные тела.
Выберите обработку углов: Граничное отсечение
, Стыковое соединение1
или Стыковое соединение2
.
Выберите параметр Установить угловые зазоры сварки, чтобы изменить значение зазора сварки для группы.
Укажите новый зазор сварки в параметре Зазор между соединенными сегментами одной группы
.
Задайте Порядок отсечения.
Группа с меньшим номером в порядке отсечения отсекает группу с большим номером. Если две группы имеют в порядке отсечения одинаковый номер, они отсекают друг друга, отсекают группы с большим номером и сами отсекаются группами с меньшим номером.
Нажмите
.
Пример
|

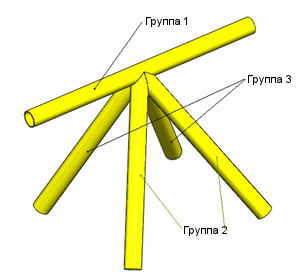

Модель с тремя группами сварных деталей. |
|
|
|
|
|

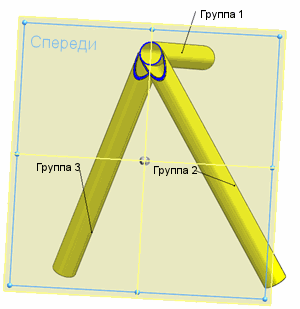

Разрез с порядком отсечения:
Группа 1 – Порядок отсечения 1 Группа 2 – Порядок отсечения 2 Группа 3 – Порядок отсечения 3
Результат:
|
|
|
|
|
|

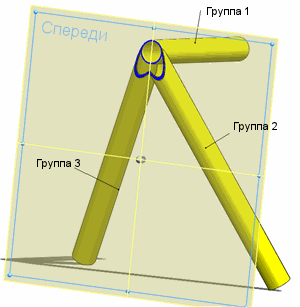

Разрез с порядком отсечения:
Группа 1 – Порядок отсечения 1 Группа 2 – Порядок отсечения 2 Группа 3 – Порядок отсечения 2
Результат:
|
|
|
|
|
|

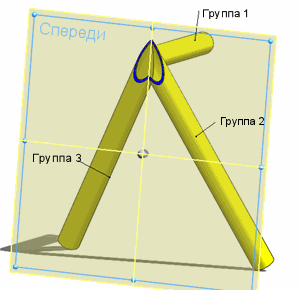

Разрез с порядком отсечения:
Группа 1 – Порядок отсечения 2 Группа 2 – Порядок отсечения 1 Группа 3 – Порядок отсечения 1
Результат:
|
|
