Agregar líneas de explosión

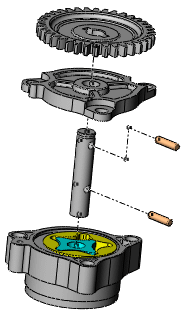

Para agregar líneas de explosión a una vista explosionada, utilice un Croquis con líneas de explosión (un tipo de croquis 3D).

Para insertar un croquis con líneas de explosión:

  1. Haga clic en Croquis con líneas de explosión en la barra de herramientas Ensamblaje, o en Insertar, Croquis con líneas de explosión.

Aparece el PropertyManager Línea de recorrido.

  1. Agregue líneas de explosión mediante:

Todas las líneas aparecen en fuente centrada doble.

  1. Cierre el croquis.

Aparece un croquis en el ConfigurationManager en VistaExpl<n>.

Para editar un croquis con líneas de explosión:

  1. En el ConfigurationManager, haga clic en para expandir VistaExpl<n>.

  2. Haga clic con el botón secundario del ratón en Explosión3D<n>, y seleccione Editar croquis.

  3. Edite el croquis de la forma que lo haría para cualquier croquis 3D o agregue más líneas de explosión.

  4. Cierre el croquis.
