Operaciones de vaciado

La herramienta Vaciado ahueca la pieza, deja abiertas las caras que seleccione y crea operaciones de paredes láminas en las caras restantes. Si no selecciona ninguna cara en el modelo, puede vaciar una pieza sólida, creando un modelo hueco cerrado También se puede vaciar un modelo utilizando múltiples espesores.

Se recomienda aplicar los redondeos antes de vaciar una pieza.

Si la herramienta Vaciado tiene problemas para vaciar un modelo, aparecerá la sección Diagnóstico de errores en el PropertyManager para ayudar a diagnosticar el problema.

Para crear una operación Vaciado de espesor uniforme:

  1. Haga clic en Vaciado art\FEA-SHEL.gif en la barra de herramientas Operaciones, o en Insertar, Operaciones, Vaciado.

  2. En el PropertyManager, en Parámetros:

  • Configure el Espesor para establecer el espesor de las caras a conservar.

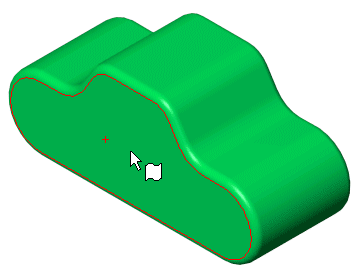

  • Seleccione una o más caras en la zona de gráficos para Caras a eliminar .

Al vaciar una pieza multicuerpo, aparece el cuadro Sólido . La casilla desaparece después de seleccionar una cara o un sólido para eliminar.

  • Active Vaciado hacia fuera para incrementar las cotas exteriores de la pieza.

  • Seleccione Vista preliminar para visualizar una vista preliminar de la operación Vaciado.

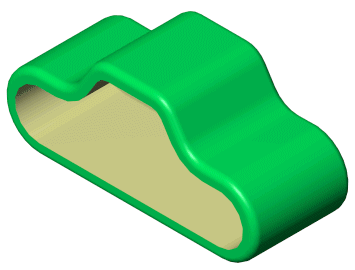

  1. Haga clic en .
