Instant3D

Instant3D le permite crear y modificar rápidamente geometría del modelo utilizando asas de arrastre y reglas. Instant3D es compatible con piezas y ensamblajes. Para activar Instant3D, haga clic en Instant3D (barra de herramientas Operaciones).

Funciones de Instant3D:

Arrastre geometría y manipuladores de cotas para ajustar el tamaño de las operaciones.

También puede hacerlo arrastrando las asas de cota.

Para ensamblajes, puede editar sus componentes o editar croquis de nivel del ensamblaje, operaciones de ensamblaje y cotas de relaciones de posición.





Utilice reglas en pantalla para medir modificaciones de manera precisa.





Cree operaciones de Extruir saliente y Extruir corte a partir del contorno o de los croquis seleccionados.





Enganche a geometría mediante asas de arrastre.





Planos de la sección activa. Divida dinámicamente la geometría del modelo para ver y manipular operaciones.





Edite los contornos internos de croquis.





Simetrías y matrices. Puede utilizar Instant3D para manipular geometría de simetría o matriz.

Los manipuladores disponibles en la geometría transformada seleccionada coinciden con los disponibles en la correspondiente geometría a repetir. Por ejemplo, manipuladores de cara lateral, de cara extrema, de redondeo, etc.

Al arrastrar geometría transformada, se actualiza todo el modelo, incluida la geometría a repetir.

Pieza original con extrusión simétrica

El ejemplo muestra la utilización de un manipulador en la operación simétrica para modificar las operaciones a repetir y de simetría.

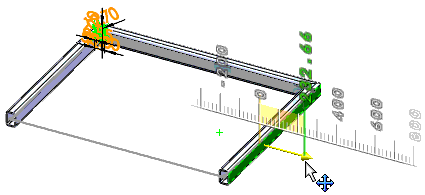

Instant3D funciona en piezas soldadas para piezas soldadas en 2D y 3D.
