Perspectiva general de recubrir

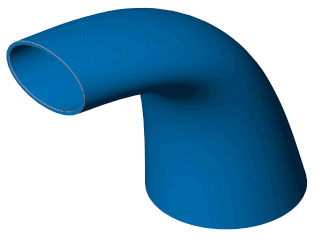

Recubrir crea una operación realizando transiciones entre perfiles. Un recubrimiento puede ser una base, un saliente, un corte o una superficie. Un recubrimiento se crea mediante dos o más perfiles. Sólo el primero, el último o el primero y último perfiles pueden ser puntos. Un sólo croquis 3D puede contener todas las entidades de croquis, incluyendo curvas guía y perfiles.

Para un recubrimiento sólido, los perfiles primero y último deben ser caras del modelo o caras creadas por líneas de partición, perfiles planos o superficies.

Para crear un recubrimiento:

  1. Realice una de las siguientes acciones:

    • Haga clic en Saliente/Base Recubierta en la barra de herramientas Operaciones, o en Insertar, Saliente/Base, Recubrir.

    • Haga clic en Recubrir corte en la barra de herramientas Operaciones, o en Insertar, Cortar, Recubrir.

    • Haga clic en Recubrir superficie en la barra de herramientas Superficies, o en Insertar, Superficie, Recubrir.

  1. Establezca las opciones en el PropertyManager.

  2. Para manipular el recubrimiento:

    • Sincronice perfiles de recubrimiento.

    • Arrastre la geometría de croquis 3D para modificar la forma de operaciones al crear o editar un recubrimiento.

    • Agregue, sitúe y edite nuevas secciones de recubrimiento.

    • Cree un recubrimiento de un punto, aun si dicho punto es parte de un croquis que contiene otras entidades de croquis.

    • Vea el recubrimiento utilizando franjas de cebra conforme se crea.
      Coloque el cursor sobre el recubrimiento, abra el menú contextual y seleccione Vista preliminar de franjas de cebra. Al crear otro barrido o recubrimiento, o al agregar una sección de recubrimiento, se visualizan las franjas de cebra. Utilice el menú contextual para desactivar Vista preliminar de franjas de cebra.

    • Vea el recubrimiento utilizando una vista preliminar de malla.

    • Haga clic con el botón secundario del ratón y alterne entre una Vista preliminar transparente y una Vista preliminar opaca del recubrimiento.

  1. Haga clic en Aceptar .

    Otros temas de recubrimiento:

Recubrir: línea constructiva



Recubrir: curva guía y perfil no plano



Recubrir: control de tangencia



Recubrir: línea de partición
