Resolver croquis definidos en exceso

Si selecciona Siempre abrir este cuadro de diálogo cuando ocurre un error de croquis, el PropertyManager SketchXpertaparece al definir en exceso croquis 2D o 3D. Para croquis existentes definidos en exceso, haga clic en Definido en exceso en la barra de estado.  Utilice SketchXpert para:

  • Diagnosticar. Busca y muestra posibles soluciones.

  • Reparación manual. Muestra todos los conflictos y permite seleccionar soluciones.

SketchXpert muestra:

  • Imágenes de geometría existente cuando las soluciones provocan un movimiento de la geometría.

  • Cotas y relaciones para eliminar, con estilo de tachado.

Haga clic en Ver, Relaciones de croquis para mostrar relaciones de croquis condificadas con colores como: El elemento no es solucionable o Conflictos de elemento.

Para diagnosticar croquis definidos en exceso:

  1. En el PropertyManager, bajo Mensaje, haga clic en Diagnosticar para generar las posibles soluciones.

  2. Bajo Resultados, haga clic en o en para ir pasando por todas las soluciones. Con cada solución:

  • La zona de gráficos se actualiza para visualizar la solución aplicada.

  • Las relaciones o cotas que se van a eliminar aparecen bajo Más información/opciones.

    Soluciones válidas de prueba

    Elimine la relación horizontal y mueva
    la geometría existente.

    Elimine la relación vertical (40) y
    mueva la geometría existente.

     Las flechas muestran las ubicaciones originales de la geometría.

 Búsqueda de soluciones válidas

Si  Más información/opciones o Relaciones/Cotas conflictivas no se muestra, haga clic en   en el PropertyManager. A continuación, seleccione Siempre abrir este diálogo cuando ocurre un error de croquis para que siempre se muestren estos elementos.

  1. Haga clic en Aceptar para aplicar la solución y después en para cerrar el PropertyManager.

Para corregir manualmente croquis definidos en exceso:

  1. En el PropertyManager, bajo Mensaje, haga clic en Reparación manual.

Todas las relaciones y cotas del croquis aparecen bajo Relaciones/Cotas conflictivas.

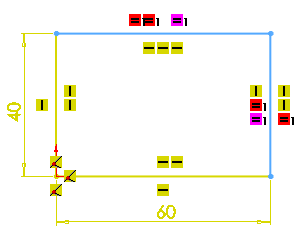

  1. Seleccione todas las relaciones o cotas para resaltarlas en la zona de gráficos.

    Por ejemplo:

    = Igual radio/longitud 1



  2. Haga clic en Eliminar.

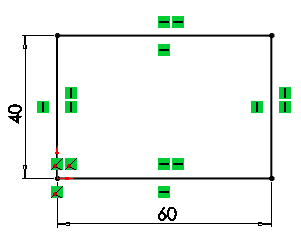

Solución válida encontrada

Si elimina uno o más elementos bajo Relaciones/Cotas conflictivas, haga clic en para deshacer las acciones y volver a llenar la lista.

  1. Haga clic en  .
