Edición de escenas

Puede agregar, eliminar o modificar escenas asociadas y guardadas con archivos de modelo.

Para agregar escenas:

Puede agregar escenas mediante:

Para eliminar escenas:

  1. En el gestor de diseño del FeatureManager, expanda Luces, cámaras y escena .

  2. Haga clic en Escena y presione Eliminar.

Puede reemplazar escenas sin eliminar las escenas existentes. Los parámetros no se mantienen en las escenas de reemplazo.

Para modificar escenas:

  1. En el gestor de diseño del FeatureManager, expanda Luces, cámaras y escena .

  2. Haga doble clic en Escena para visualizar el PropertyManager Editar escena.

  3. En Ubicación del suelo:

    1. Seleccione una cara plana para invertir el suelo alrededor de la geometría del modelo para Posición por selección.

Al seleccionar Posición por selección, es necesario reposicionar el modelo en relación con el suelo

    1. Haga clic en Invertir dirección para que el techo se transforme en el suelo.

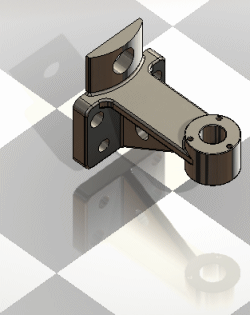

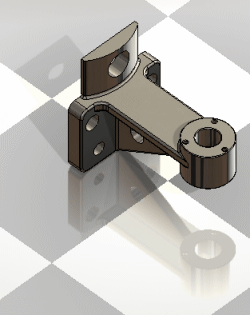

    2. Configure un valor para Equidistancia.





    1. Configure un valor para Rotación.





No todas las escenas utilizan un suelo.

Escenas básicas

Las escenas básicas utilizan un suelo virtual permitiendo que la sombra de un objeto cree la ilusión de un suelo.

Escenas de estudio

Las escenas de estudio combinan elementos de escenas básicas y de presentación. Todas las escenas de estudio incluyen un suelo.

Escenas de presentación

Las escenas de presentación incluyen escenas con un suelo (Habitación con suelo de madera y Habitación de garaje) y escenas como el Fondo de patio en las que la posición y las sombras de un objeto crean la ilusión de un suelo.

  1. En Escala, desactive la opción Ajustar tamaño automáticamente y establezca valores para Ancho, Profundidad y Altura para ajustar el área de suelo y pared.

  2. En Rotación de entorno, establezca un valor para girar el fondo y reflejo en el modelo.

  3. Haga clic en .
