Alcance de sección

En un dibujo, puede especificar los componentes y las operaciones de nervio que se van a dejar sin cortar en una vista de sección o de sección parcial de un ensamblaje mediante el cuadro de diálogo Vista de sección. También aparece la pestaña Alcance de sección en el cuadro de diálogo Propiedades de vista de dibujo, correspondiente a una vista de sección o una vista de sección parcial.

Para abrir el cuadro de diálogo Alcance de sección después de crear la vista de sección:

1. Haga clic con el botón derecho del ratón en la vista de sección y haga clic en Propiedades.

2. En el cuadro de diálogo, seleccione la pestaña Alcance de sección.

Componentes excluidos/operaciones de nervio

• Haga clic en el componente y las operaciones de nervio que desee dejar sin cortar en la zona de gráficos o en el gestor de diseño del FeatureManager.

• Para eliminar un componente de la lista, vuelva a hacer clic en el componente o selecciónelo en la lista y presione Eliminar.

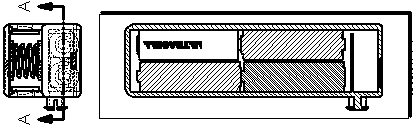

No cortar todas las instancias

Especifique lo que desee hacer si el componente o las operaciones de nervio seleccionados se utilizan más de una vez en el ensamblaje (por ejemplo, si es miembro de una matriz o se utiliza como componente de más de un subensamblaje):

• Seleccionar. Si desea excluir todas las instancias del componente seleccionado en el ensamblaje, seleccione la casilla de verificación No cortar todas las instancias. En la vista resultante, todas las instancias del componente seleccionado permanecen sin cortar.



• Borrar. Si desea excluir sólo la instancia seleccionada, desactive la casilla de verificación No cortar todas las instancias. En la vista resultante, sólo permanece sin cortar la instancia seleccionada; las instancias restantes aparecen cortadas.

Rayar automáticamente

• Haga clic en Rayar automáticamente para alternar el ángulo de rayado automático en las caras de corte adyacentes. Los patrones de rayado cambian al seccionar un ensamblaje.

• Una vista de detalle creada de una vista de sección o de sección parcial de ensamblaje hereda los patrones de rayado de la vista padre.

Excluir cierres

Excluye cierres para que no sean seccionados. Por cierre se entiende cualquiera de los elementos insertados desde SolidWorks Toolbox (tuercas, pernos, arandelas, etc.) excepto miembros estructurales. También se pueden designar componentes como cierres para que no sean seccionados. Para ver vistas preliminares de cierres, seleccione Mostrar cierres excluidos.

Para designar cualquier componente como un cierre, abra el componente y haga clic en Archivo, Propiedades. En el cuadro de diálogo de la pestaña Personalizar, seleccione IsFastener en Nombre de propiedad y escriba 1 para Valor / Expresión de texto.

Invertir dirección

Alterna la dirección de la línea de sección.
