Quotare ai controlli della spline

Usare Quota intelligente (barra degli strumenti Quote/Relazioni) per quotare i controlli della spline. Le quote possono essere aggiunte per:

  • Spessore tangente 1 eSpessore tangente 2

  • Direzione radiale tangente

Quotare alle maniglie della spline consente di:

  • impostare qualsiasi valore nell'area grafica piuttosto che nel PropertyManager.

  • Controllare lo spessore tangente e la direzione nelle Tabelle dati.

Per quotare ai controlli della spline:

  1. in modalità Modifica schizzo, nel PropertyManager Spline in Parametri, selezionare Guida tangente.

  1. Fare clic su Quota intelligente (barra degli strumenti Quote/Relazioni) o su Strumenti,Quote, Intelligenti.

  2. Selezionare la spline per visualizzare i controlli.

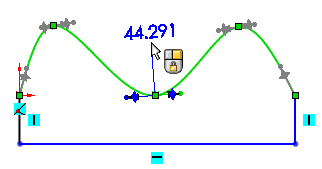

    Per Spessore tangente 1 - Spessore tangente 2

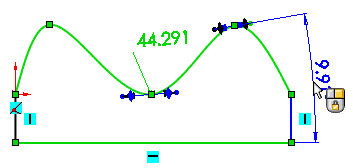

    Per Direzione radiale tangente

    1. Selezionare qualsiasi controllo su un'estremità e fare clic per posizionare la quota.

    2. Stabilire la quota nella casella Modifica.

    1. Selezionare qualsiasi controllo su un'estremità, la linea orizzontale, e fare clic per posizionare la quota.

    2. Stabilire la quota nella casella Modifica.

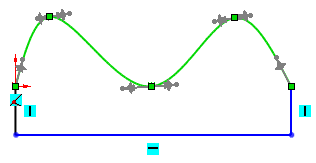

Spline 3D con schizzo

PropertyManager di Spline

Spline con schizzo

PropertyManager di Spline 3D
