鎳鈦諾材料模型
形狀記憶合金 (SMA) 如鎳鈦諾象徵超彈性效應。超彈性一詞是用來描述能夠在負載-解除負載循環中承受大幅變形而不致於永久變形的材料。事實上,在負載-解除負載循環下,即使應變高達 10-15%,這類材料仍顯現出遲滯反應,在負載及解除負載中呈現硬-軟-硬的模式,無永久變形的情形發生。
可為實體及薄殼元素使用鎳鈦諾材料模型。
|

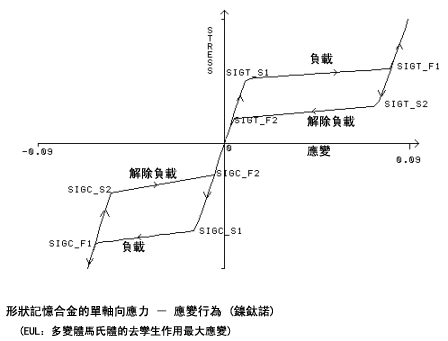

鎳鈦諾條棒在單軸負載條件下所產生的典型應力-應變反應。需注意的是,材料在張力及壓縮方面呈現出不同行為。 |

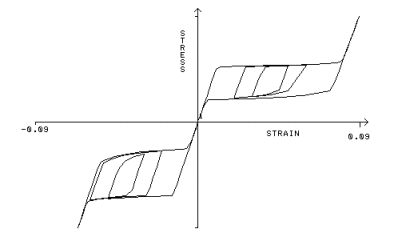

形狀記憶合金的應力-應變曲線顯示出一種傳統材料所沒有的特殊宏觀行為。此行為乃出自於宏觀力學基礎。
SMA 代表可逆的麻田散相轉變,亦即,在晶體排列較為有序的晶相「沃斯田鐵相」與晶體排列較凌亂的晶相「麻田散鐵相」之間所做的實體對實體低擴散性轉變。
反應曲線的軟部分代表相轉變的區域:從沃斯田鐵相變換成麻田散鐵相 (負載),再從麻田散鐵相變換成沃斯田鐵相 (解除負載)。
但為簡化起見,在此將反應曲線上的軟行為稱作「塑性」,而將硬的部分稱作「彈性」。
根據此定義,材料先是產生彈性行為,直到達到特定應力位階為止 (負載中的初始降伏強度)。如果負載持續作用,材料會顯現彈塑性行為,直到塑性應變達到其極值為止。從該點之後,材料在漸增的負載下又再次產生彈性行為。
在解除負載方面,同樣的材料一律開始彈性卸載,直到應力達到解除負載中的降伏強度。接著材料會以彈塑性的方式解除負載,直到所有累積的塑性應變 (來自負載相) 消失為止。而從該點之後,材料轉為彈性卸載,直到回復其原始形狀 (無永久變形) 且在零負載下為零應力為止。
鎳鈦諾模型公式
由於人們使用鎳鈦諾的原因通常在於其承受有限應變的能力,因此對這類模型採用對數應變以及新 Lagrangian 公式。
因此,其本構模型係以對數應變與 Kirchhoff 應變零組件之關係而建立。但是,本構矩陣及應力向量兩者最終都會轉變以表示 Cauchy 應力 (真應力)。
sst1, sft1 = 拉伸負載的初始及最終降伏強度。[SIGT_S1, SIGT_F1]
sst2, sft2 = 拉伸卸載的初始及最終降伏強度。[SIGT_S2, SIGT_F2]
ssc1, sfc1 = 壓縮負載的初始及最終降伏強度。[SIGC_S1, SIGC_F1]
ssc2, sfc2=壓縮卸載的初始及最終降伏強度。[SIGC_S2, SIGC_F2]
eul = (最大抗拉塑膠應變)(3/2)0.5
指數流動律使用到額外的輸入常數:bt1、bt2、bc1、bc2:
bt1 = 材料參數,計算拉伸負載的轉變速率,[BETAT_1]
bt2 = 材料參數,計算拉伸卸載的轉變速率,[BETAT_2]
bc1 = 材料參數,計算壓縮負載的轉變速率,[BETAC_1]
bc2 = 材料參數,計算壓縮卸載的轉變速率,[BETAC_2]
降伏準則
為將相轉變的壓力相依之可能性模型化,故於降伏準則中採用 Drucker-Prager 型的負載函數:
F(t) = sqrt(2) s + 3 a p
F- Rif = 0
其中:
s = 有效應力
p = 平均應力 (或靜液壓力)
a = sqrt(2/3) ( ssc1- sst1) / ( ssc1+ sst1)
Rfi = [ sfi(sqrt (2/3) + a )] :1:負載,i = 2:解除負載
流動律
藉由套用對數應變定義,軸差及體積零組件的應變和應力張量及其關係,可正確地以解偶形式表示。
首先,假設以下式表示塑性與彈性總應變向量:
ep = eul xs ( n + a m )
ee = e - ep
結果得知,可由下式推算出 Kirchhoff 應力向量:
t = pm + t
p = K ( q - 3 a eulxs)
t = 2G ( e - eul xs n)
在上述公式中:
eul = 表示材料塑性應變最大變形量之刻度參數 [EUL]
xs = 介於零與一之間的參數,為塑性應變量測值
q = 體積應變 = e11 + e22 + e33
e = 偏應變向量
t= 偏應力向量
n = 偏應力的範數:t/(sqrt(2) s)
m = 向量形式的單位矩陣:{1,1,1,0,0,0}T
K & G = 容積及剪力彈性模數:{ K = E/[3(1-2n), G = E/[2(1+v)]}
線性流動律可以增量形式分別表示如下:
負載:Dxs= ( 1.0 - xs)DF / ( F - R1f)
解除負載:Dxs= xs DF / ( F - R2f)

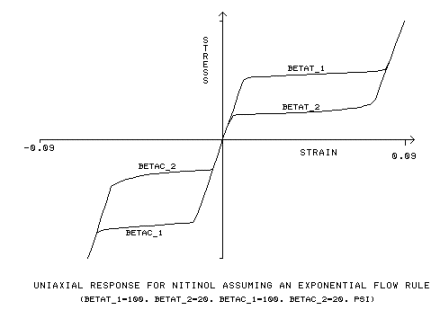

且當非零的 b 被定義時,會使用指數流動律:
負載:Dxs= b1( 1.0 - xs)DF / ( F - R1f)2
解除負載:Dxs= b2xs DF / ( F - R2f)2
注意:
‧ 一般而言,形狀記憶合金已知對於速率影響的反應遲鈍。因此在上述公式中,「時間」代表虛擬變數,時間長短不會影響到解答。
‧ 在此舉出的所有方程式皆針對拉伸負載-卸載,因為類似的表達式 (含有壓縮屬性參數者) 可應用在壓縮負載-卸載條件中。
‧ 在此使用的增量求解運算法係採用 return-map 程序,以推算求解步階的應力以及 本構方程式。因此,解決辦法包含兩個部分:首先計算試驗狀態,如果試驗狀態違反流動準則,即加以調整使其回復對流動面的應力。
參考文獻:
1. Auricchio, F., “A Robust Integration-Algorithm for a Finite-Strain Shape-Memory-Alloy Superelastic Model,” International Journal of Plasticity, vol. 17, pp. 971-990, 2001.
2. Auricchio, F., Taylor, R.L., and Lubliner, J., “Shape-Memory-Alloys: Macromodeling and Numerical Simulations of the Superelastic Behavior,” Computer Methods in Applied Mechanics and Engineering, vol. 146, pp. 281-312, 1997.
3. Bergan, P.G., Bathe, K.J., and Wunderlich, eds.“On Large Strain Elasto-Plastic and Creep Analysis,” Finite Elements Methods for Nonlinear Problems, Springer-Verlag 1985.
4. Hughes, T., eds.“Numerical Implementation of Constitutive Models: Rate-Independent Deviatoric Plasticity,” Theoretical Foundation for Large-Scale Computations for Nonlinear Material Behavior, Martinus Nijhoff Publishers, Dordrecht, The Netherlands, 1984.
