Annotations 3D

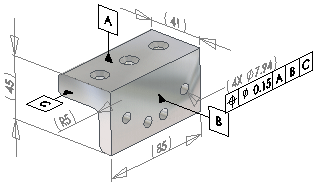

Les documents de pièce et d'assemblage SolidWorks prennent en charge les annotations 3D, conformément à la norme ASME Y14.41-2003.

Pour activer le mode vue d'annotations:

A l'aide du bouton droit de la souris, cliquez sur le dossier Annotations et sélectionnez Activer la visibilité des vues d'annotations.

Les annotations 3D sont organisées en fonction des vues orthographiques du modèle (face, dessous, isométrique, etc.). Ces orientations sont appelées vues d'annotations et elles répliquent les orientations de vue de mise en plan standard. Les vues d'annotations peuvent être créées automatiquement ou manuellement.

Par défaut, il existe une vue d'annotations pour les pièces et les assemblages: Objets non affectés . Cette vue contient les annotations qui n'ont pas été insérées dans une vue d'annotations spécifiques.  Double-cliquez sur une vue annotation pour afficher les annotations dans la vue. Une flèche indique qu'une vue d'annotation est active.

Après avoir créé des vues d'annotations dans le modèle, vous pouvez les utiliser dans une mise en plan. Les vues d'annotations sont converties en vues de mise en plan 2D de sorte que les annotations que vous insérez dans le modèle apparaissent dans la mise en plan.

Les annotations 3D dans les pièces ne sont pas dynamiquement liées à la mise en plan correspondante. Si vous modifiez une annotation 3D dans une pièce, la mise en plan n'est pas mise à jour. Vous devez réinsérer la vue de mise en plan pour que la modification prenne effet.
