Converter entidades

É possível criar uma ou mais curvas em um esboço, projetando uma aresta, um loop, uma face, uma curva ou um contorno de esboço externo, um conjunto de arestas ou um conjunto de curvas de esboço no plano de esboço.

Para converter uma entidade:

  1. Em um esboço aberto, clique em uma aresta do modelo, um loop, uma face, uma curva, um contorno de esboço externo, um conjunto de arestas ou um conjunto de curvas.

Você pode também clicar em uma entidade depois de clicar na ferramenta Converter entidades art\CEDGETOL.gif .

Exemplos:

Selecione uma face para converter suas arestas.

Selecione uma face, depois selecione uma aresta de um loop. O software seleciona somente o loop.

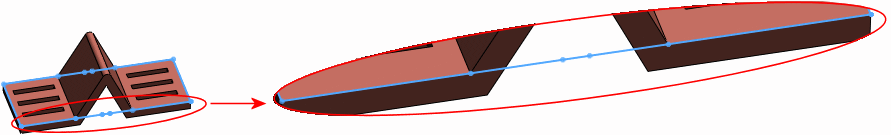

Selecione faces contíguas para obter um contorno completo das faces. Os segmentos de linha correspondem a cada face.

  1. Clique em Converter entidades art\CEDGETOL.gif (barra de ferramentas Esboço) ou em Ferramentas, Ferramentas de esboço, Converter entidades.

     As seguintes relações são criadas:

    • Na aresta . Criada entre a curva e a entidade do novo esboço, que atualiza a curva se a entidade for alterada.

    • Fixa. Criada internamente em extremidades da entidade de esboço para que o esboço permaneça em um estado "totalmente definido". Essa relação interna não é exibida quando você usa Exibir/excluir relações. Remova a relação Fixa arrastando as extremidades.

Se você estiver criando um componente ou recurso no contexto de uma montagem e Não criar referências externas para o modelo estiver marcado em Ferramentas, Opções, Referências externas, as relações de esboço descritas acima não serão criadas. Consulte Controlar a criação de referências externas.

  1. No PropertyManager, clique em Selecionar cadeia para converter todas as entidades de esboço contíguas.

  2. Clique em .
