Estudio de diseño

Cree un estudio de diseño para realizar una optimización o evaluar escenarios específicos de su diseño. El estudio de diseño ofrece un flujo de trabajo uniforme para los estudios de optimización y evaluación. Puede trazar los sólidos actualizados y los resultados calculados para diferentes iteraciones o escenarios seleccionando sus columnas en la pestaña Vista de resultados.

Utilizando un estudio de diseño usted puede abordar un vasto número de problemas. Puede:


  • Definir múltiples variables utilizando cualquier parámetro de simulación o variable global conductora.
  • Defina varias restricciones utilizando sensores.
  • Defina varios objetivos utilizando sensores.
  • Analizar modelos sin resultados de simulación. Por ejemplo, puede minimizar la masa de un ensamblaje con las variables, las cotas de modelo y de densidad, y la restricción, volumen.

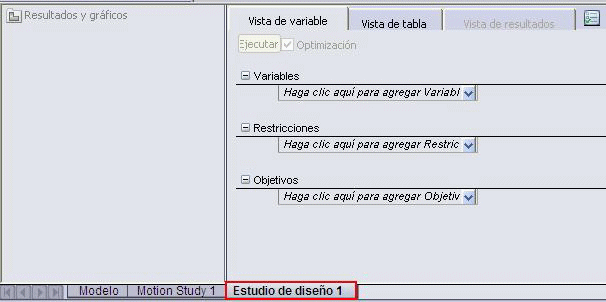

Para crear un estudio, haga clic en Estudio de diseño (barra Herramientas) o en Insertar > Estudio de diseño > Agregar. Aparece una pestaña Estudio de diseño en la parte inferior de la zona de gráficos.

También puede hacer clic con el botón derecho en la pestaña del estudio y seleccionar Crear nuevo estudio de diseño.

Hay diferentes sensores disponibles para su utilización en Estudios de diseño, según la licencia de SolidWorks que posea y según esté ejecutando un estudio de evaluación o un estudio de optimización.
