Vaciados compuestos

Los compuestos son una combinación de dos o más materiales que tienen distintas propiedades macroscópicamente.  Normalmente el número de fases de los materiales son dos y no son solubles una en otra. Una es la fase de refuerzo (por ejemplo, carbón o fibra de vidrio, partículas de silicio) y otra es la fase matriz (por ejemplo, epoxi, propionato de vinilo) en la que se dispersa la fase de refuerzo. Se pueden clasificar en compuestos de fibra continuos, compuestos de fibra corta y compuestos de partículas.

Existen tres tipos de opciones de compuestos para definir la disposición de los pliegues, el espesor, las propiedades de los materiales y las orientaciones.

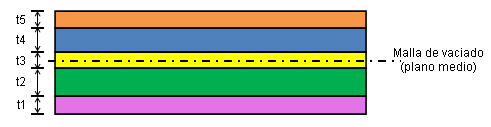

  • Un laminado asimétrico tiene una disposición asimétrica de los pliegues en la superficie media. Ésta es la opción de compuestos más general. Se muestra un esquema de un laminado asimétrico con cinco capas. Distintos colores representan las diferentes orientaciones y propiedades de los materiales. La malla de vaciado se crea en el plano medio.

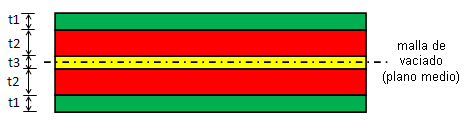

  • Un laminado simétrico tiene una disposición simétrica de los pliegues (materiales, orientaciones de pliegues y espesor) en la superficie media. Esto implica un espesor del pliegue, unas propiedades de materiales y unas orientaciones de materiales simétricos en el plano medio.

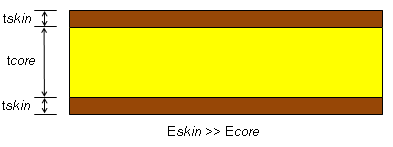

  • El compuesto Sandwich es un caso especial del laminado simétrico con tres capas. Puede usar estos laminados cuando es necesaria una mayor resistencia a las cargas de flexión. Se recomienda que los dos pliegues externos sean más rígidos, más fuertes y más delgados que el pliegue medio.

Puede utilizar un vaciado compuesto para miembros estructurales en los que necesite reducir el peso. Los vaciados compuestos también ofrecen una resistencia a la fatiga y la corrosión y una conductividad térmica mejores.

Puede procesar los modelos con materiales compuestos de las siguientes maneras:

Definición de vaciado

Secuencia de apilamiento de pliegues

Ángulo del pliegue

Resultados

En esta sección aprenderá sobre los siguientes temas:
