Propiedades de documento - Notas

Puede especificar configuraciones de dibujo de nivel de documento para notas.

Para abrir esta página, con un dibujo abierto, haga clic en Opciones (barra de herramientas estándar), seleccione la pestaña Propiedades de documento y, a continuación, Anotaciones > Notas.

Estándar general de dibujo


Estándar general de dibujo Heredado de la configuración de página Estándar de dibujo seleccionada

Estándar básico de notas

Estándar básico de notas
Seleccione un estándar:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Estilo de línea indicativa


Estilo de línea indicativa Seleccione: un estilo.
Espesor de línea indicativa Seleccione: un espesor o elija Tamaño personalizado e introduzca uno.

Texto


Fuente

Haga clic para modificar la fuente.


Alineación de texto Seleccione:
  • Centro
  • Izquierda
  • Derecha

Posición de línea indicativa


Posición de línea indicativa Seleccione una posición predeterminada:
  • Lo más cerca
  • Izquierda
  • Derecha

Visualización de líneas indicativas

Visualización de líneas indicativas Seleccione entre:
  • Rectas
  • Plegado. Inserta un pliegue horizontal en la línea indicativa que está alineada con el texto. Seleccione una de las siguientes opciones:
    • Usar longitud de línea indicativa del documento. Deriva la longitud de la línea indicativa desde la configuración de la página Anotaciones.
    • Longitud de línea indicativa. Permite introducir la longitud de la sección no acodada de la línea indicativa.
  • Subrayado
Enganche a alineación de línea indicativa (disponible para los estándares DIN y JIS) Permite enganchar la línea indicativa de un globo al otro lado del globo.

Borde

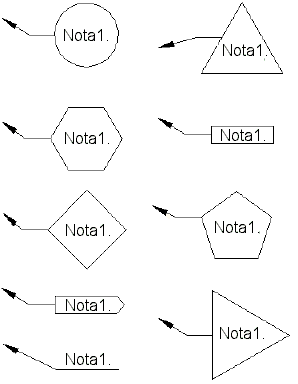

Estilo Seleccione Ninguno para mostrar el texto de la nota sin borde o seleccionar un estilo de borde.
Tamaño Seleccione un tamaño de la lista (un número de caracteres determinado), Adaptado al espacio (que se ajusta automáticamente al texto) o Tamaño personalizado (donde se puede definir el tamaño del globo).

Capa


Capa
Seleccione una capa.
Primero debe crear capas para el dibujo antes de que pueda seleccionarlas para propiedades de documentos.

Debe seleccionar Por estándar para Capa (barra de herramientas Capa) en el documento de vista de dibujo para aplicar esta configuración de capa.
