Panel de visualización

En el panel de visualización, puede ver diversas configuraciones de visualización en documentos de pieza y de dibujo. En ensamblajes y piezas, también puede aplicar cambios a la configuración.

Para expandir o colapsar el panel de visualización:

  1. Haga clic en en la parte superior del panel del FeatureManager (a la derecha de las pestañas) para expandir el panel de visualización.

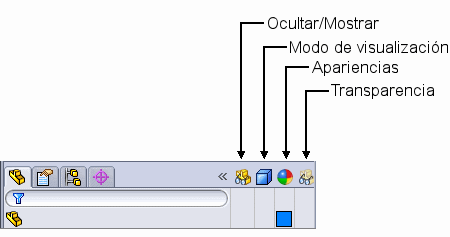

El panel de visualización aparece a la derecha del panel del FeatureManager:

  1. Haga clic en para expandir o colapsar el panel de visualización.

En documentos de pieza, la configuración de visualización incluye:

Configuración de visualización

Icono

Comentarios

Ocultar/Mostrar

Para sólidos. Indica que el sólido es visible. También puede ocultar o mostrar croquis o planos.

Para sólidos. Indica que el sólido está oculto.

Apariencias

Para pieza, sólidos y operaciones. Muestra color o se muestra en blanco si no se ha aplicado ninguna apariencia.

Transparencia

Para pieza, sólidos y operaciones. Indica que se ha aplicado la transparencia en el PropertyManager Apariencias o se muestra en blanco si no se ha aplicado ninguna transparencia.

Anotaciones de apariencia muestran las apariencias de caras, operaciones, sólidos y la pieza, además de ser un acceso directo para editar apariencias.

Para vistas de dibujos y sólidos, la configuración de visualización incluye:

Configuración de visualización

Icono

Comentarios

Ocultar/Mostrar

, , , etc.

Sólo para vista de dibujos. Indica que la vista es visible.

, , , etc.

Sólo para vista de dibujos. Indica que la vista está oculta.

Modo de visualización

Estructura alámbrica

Líneas ocultas visibles

Sin líneas ocultas

Sombreado con aristas

Sombreado

Para documentos de ensamblaje, consulte Panel de visualización en ensamblajes.
