Cotas entre arcos o círculos

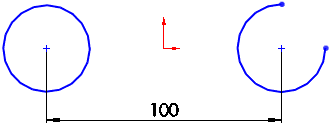

De forma predeterminada, las distancias se miden al centro de un arco o círculo. Con la herramienta Cota inteligente , puede crear:

  • Cotas entre aristas de arco o círculo

  • Cotas entre círculos concéntricos

  • Cotas de coordenada para extensiones de arco mínimas, centrales y máximas entre arcos o entre una línea o un punto y un arco.

Para acotar entre aristas de dos arcos:

  1. Haga clic en Cota inteligente (barra de herramientas Cotas/Relaciones) o en Herramientas, Cotas, Inteligente.

  2. Seleccione la arista del primer arco y, a continuación, la del segundo.

  3. Presione Mayús y haga clic para aplicar la cota entre las dos aristas.

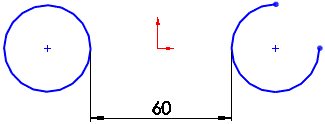

  • Aplica una cota mínima entre la primera y la segunda condición de arco.

  • Abre el PropertyManager Cota donde puede cambiar la manera en que se mide la distancia.

Para cambiar la manera en que la distancia se mide:

  1. Haga clic en la cota entre arcos.

Para mostrar Condición del primer arco y Condición del segundo arco en el PropertyManager Cota, seleccione las aristas de ambos arcos con la herramienta Cota inteligente .

  1. En el PropertyManager Cota, seleccione la pestaña Líneas indicativas.

  1. En Condición de arco:

    1. Configure un valor para Condición del primer arco.

    2. Configure un valor para Condición del segundo arco.

  2. Haga clic en .

Condición del primer arco



Condición del segundo arco



Centro







Centro

Mín.

Máx.

Para acotar entre círculos concéntricos y mostrar líneas de referencia:

  1. En un croquis abierto, haga clic en Cota inteligente (barra de herramientas Cotas/Relaciones) o en Herramientas, Cotas, Inteligentes.

  2. Haga clic en la arista de un círculo concéntrico y, a continuación, en la arista del segundo círculo concéntrico.

  3. Haga clic para situar la cota.

  4. Haga clic en .



Para mostrar las líneas de referencia después de colocar una cota:

Haga clic con el botón derecho del ratón en la cota y seleccione Opciones de visualización, Mostrar líneas de referencia.



También puede arrastrar las líneas de referencia a nuevos puntos de asociación y cambiar la posición de las cotas radiales.
