Panel de gestión

El panel izquierdo de la ventana de SolidWorks gestiona los diseños de piezas y ensamblajes, hojas de dibujo, propiedades, configuraciones y aplicaciones de complemento. El Administrador de comandos proporciona acceso a las herramientas de SolidWorks.

Gestor de diseño del FeatureManager®

Los nombres de las operaciones se muestran de arriba a abajo en el orden en que fueron creadas en el gestor de diseño del FeatureManager, a no ser que las reordene. (Las operaciones se pueden considerar como componentes de las piezas.)

El gestor de diseño del FeatureManager en los ensamblajes muestra componentes (piezas o subensamblajes y sus operaciones), una carpeta Relaciones de posición y operaciones de ensamblaje.

El gestor de diseño del FeatureManager en los dibujos contiene un icono para cada hoja. Debajo de cada hoja hay iconos para el formato de hoja y para cada vista. Debajo de cada vista hay piezas y ensamblajes que pertenecen a la vista.

PropertyManager

La mayor parte de las herramientas de croquizar, de operaciones y de dibujo en SolidWorks abren un PropertyManager en el panel de la izquierda. El PropertyManager muestra las propiedades de la entidad u operación de manera que pueda especificar las propiedades sin un cuadro de diálogo cubriendo la zona de gráficos.

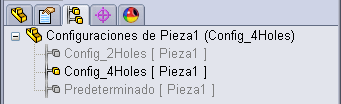

ConfigurationManager

El ConfigurationManager es una forma de crear, seleccionar y ver múltiples configuraciones de piezas y de ensamblajes.

DimXpertManager

DimXpertManager enumera las operaciones de tolerancia definidas por  DimXpert para piezas. También muestra las herramientas de DimXpert utilizadas para insertar operaciones y tolerancias en piezas. Puede importar estas operaciones y tolerancias en dibujos.

DisplayManager

DisplayManager enumera y proporciona acceso para editar apariencias, calcomanías, escenas, luces y cámaras que se aplican al modelo actual. Si PhotoView 360 está agregado, DisplayManager facilita el acceso a las Opciones de PhotoView.

Visualización del gestor

Se puede alternar entre el gestor de diseño del FeatureManager, el PropertyManager, el ConfigurationManager y el DisplayManager haciendo clic en las pestañas de la parte superior del panel izquierdo de la ventana de SolidWorks.

Puede dividir el panel y ver más de un gestor o múltiples copias de uno solo.





Desde un PropertyManager, puede hacer clic para ver un gestor de diseño del FeatureManager desplegable simultáneamente.
