Comprobación de la simetría de una pieza o un ensamblaje con respecto a un plano seleccionado

  1. Con una pieza o un ensamblaje abierto, seleccione un plano en el gestor de diseño del FeatureManager y haga clic en Comprobar simetría (barra de herramientas Herramientas).

    Aparece el PropertyManager Comprobar simetría con el plano preseleccionado.

  2. Para ensamblajes con subensamblajes, seleccione Tratar los subensamblajes como componentes si es necesario.

    Si esta opción está seleccionada, se comprueba la simetría con respecto a los subensamblajes dentro del ensamblaje y se ignoran los componentes de los subensamblajes. Al desactivar esta opción se incluyen los componentes de los subensamblajes en la comprobación de la simetría del ensamblaje.

  3. Para modificar el color de los componentes del ensamblaje cuya simetría se ha comprobado:
    1. En Configuraciones de color, elija Componentes simétricos y haga clic en Editar color.
    2. Modifique el color y haga clic en Aceptar.

    De forma similar, puede modificar la configuración de color para componentes asimétricos de un ensamblaje, o caras de pieza únicas, simétricas y asimétricas.

  4. Haga clic en Comprobar.

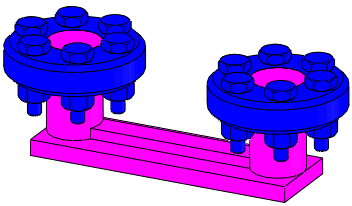

    Las caras de piezas o los componentes simétricos y asimétricos de ensamblaje comprobados se muestran con sus colores asignados.

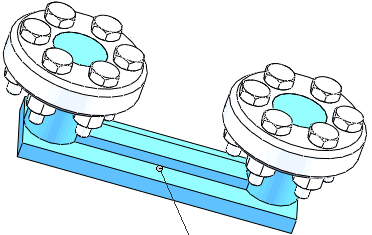

  5. Al seleccionar un componente de ensamblaje o una cara de pieza que se enumeran en Resultados de comprobar simetría, se resaltan en la zona de gráficos.

  6. Para guardar el informe de comprobación de simetría, haga clic en Guardar informe.

  7. Cierre el PropertyManager Comprobar simetría o haga clic en Volver a comprobar para ejecutar otra comprobación.
