Notlar
Teknik resimlere metin ve etiketler eklemek için notları kullanın.
Not serbest yüzen veya sabit olabilir ve bir öğeye (yüz, kenar veya tepe noktası) işaret eden liderle birlikte belgeye yerleştirilebilir. Basit metin, semboller, parametrik metin ve köprüler içerebilir. Lider düz, bükülü veya çoklu basamak olabilir.
Notlara ilişkin bazı noktalar:
Geçerli belge için Not seçeneklerini ayarlamak için, Araçlar > Seçenekler > Belge Özellikleri > Detaylandırmalar > Notlar'a tıklayın.
Notlara köprüler ekleyebilirsiniz.
Notları belge, özel veya konfigürasyona özel özelliklere bağlayabilirsiniz.
Notlara balonlar ekleyebilirsiniz.
Notlara detaylandırmalar ekleyebilirsiniz. Nota bir detaylandırma eklerken, Not PropertyManager'da yenisini oluşturabilir veya teknik resimde varolan bir detaylandırmayı seçebilirsiniz.
Tüm nota veya notun parçalarına sınır uygulayabilirsiniz.
Değişken içeren bir notu düzenlerken, değişken adını veya değişkenin içeriğini gösterebilirsiniz. Değişken adını görüntülemek için Görünüm, Detaylandırma Bağlantısı Değişkenleri'ne tıklayın.

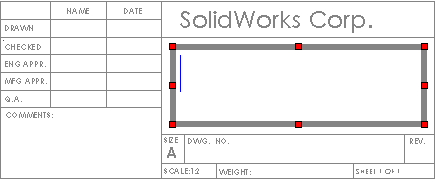

Önce notu girerek, ardından sınırlandırma kutusunu yeniden boyutlandırarak ya da işlemi tersten uygulayarak not etrafındaki sınırlandırma kutusunu yeniden boyutlandırabilirsiniz. Sınırlandırma kutuları, not metnini başlık blokundaki bir sınıra sığdırmak istediğinizde işe yarar.
-
Mevcut metni diğer metinle hizalamak için sürüklediğinizde, notu nerede seçtiğinize bağlı olarak imleç sola hizalama, ortaya hizalama veya sağa hizalamaya değişir. Örneğin, notun sol tarafını seçerseniz, imleç sola hizalamaya dönüşür.
|
|
|
Sola hizalama |
Ortaya hizalama |
Sağa hizalama |
Nota girinti eklemek için notun başlangıcında Tab tuşuna basın. Ancak, bu notun ortasında çalışmaz.
Büküm notları, sac levha parçalarının düz çoğaltmalarını içeren teknik resim görünümlerinde görüntülenir.
Boş notlar, ekranda şöyle gözükürler: , baskı önizlemelerinde veya yazdırılmış sayfalarda görünmezler.
-
A notunu B notuna sürükleyebilirsiniz ve A notundan metin B notuna eklenir. B notunun formatı korunur. Bu örnekte, A notu B notunun üzerine bırakılmıştır.
Notlar oluşturmak için:
Detaylandırma araç çubuğunda Not simgesine veya Ekle, Detaylandırmalar, Not'a tıklayın.
Seçenekleri Not PropertyManager'da ayarlayın.
|
|

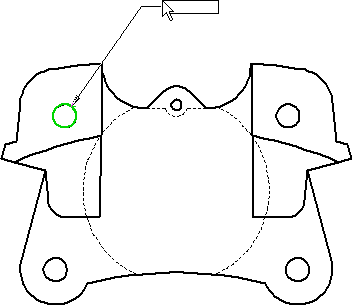

Notta bir lider varsa, lider için iliştirme noktasını yerleştirmek üzere tıklayın.
Notu yerleştirmek için tekrar tıklayın veya tıklayın ve sınırlandırma kutusunu sürükleyin.
|
|
Sınırlandırma kutusu oluşturmak için:
- veya -
|
|
Metni yazın. Geçerli çizginin altına yeni çizgi eklemek için Enter tuşuna basın.
|
|
Formatlama araç çubuğu ile seçenekleri ayarlayın.
Notu tamamlamak için notun dışında grafik alanına tıklayın.
Not PropertyManager açıkken, istediğiniz kadar not oluşturmak için yukarıdaki adımları tekrarlayın.
Notun her örneğinin metnini, özelliklerini ve formatlamasını değiştirebilirsiniz.
Birden fazla lider eklemek için, notu sürüklerken ve yerleştirmeden önce Ctrl tuşuna basın. Notun taşınması durur ve ikinci lider görüntülenir. Ctrl tuşunu basılı tutarak lideri yerleştirmek için tıklayın. Daha fazla lider yerleştirmek için gerektiği kadar tıklayın. Ctrl tuşunu bırakın ve notu yerleştirmek için tıklayın.
Madde imli veya numaralı listelerin girintisini değiştirmek için, düzenleme modundayken nota sağ tıklayın ve Madde İmleri ve Numaralandırma'yı seçin.
Tamam simgesine tıklayın.
Notlarda numaralı listeler oluşturmak için:
Detaylandırma araç çubuğunda Not simgesine veya Ekle, Detaylandırmalar, Not'a tıklayın.
Notu yerleştirmek için grafik alanına tıklayın.
Açılır Formatlama araç çubuğunda Numara simgesine tıklayın.
İlk satıra metni girin ve Enter tuşuna basın.
Liste sırayla devam eder.
Formatlama araç çubuğunda Numara simgesine tıklamadan, otomatik olarak listeler oluşturmak için:
Detaylandırma araç çubuğunda Not simgesine veya Ekle, Detaylandırmalar, Not'a tıklayın.
Notu yerleştirmek için grafik alanına tıklayın.
Liste için başlangıç sayısı veya karakteri girin (örneğin, 1, a, A, i, I).
Parantez işareti koyun ve ardından boşluk bırakın.
İlk satıra metni girin ve Enter tuşuna basın.
Liste sırayla devam eder.
Numaralı listeleri madde listelere dönüştürmek için:
Numaralı listedeki tüm öğeleri seçin.
Açılır Formatlama araç çubuğunda Madde İmi simgesine tıklayın.
Yığın metni oluşturmak için:
Detaylandırma araç çubuğunda Not simgesine veya Ekle, Detaylandırmalar, Not'a tıklayın.
Notu yerleştirmek için grafik alanına tıklayın.
Açılır Formatlama araç çubuğunda Yığın simgesine tıklayın.
Seçenekleri Yığın Notu iletişim kutusunda ayarlayın, ardından Tamam'a tıklayın.
Tamam simgesine tıklayın.
Bir nota Not PropertyManager'dan detaylandırma eklemek için:
Bir not oluşturun veya mevcut notu düzenleyin.
İmleci, detaylandırmayı eklemek istediğiniz yere getirin.
PropertyManager'da, Metin Formatı altında, Geometrik Tolerans Ekle , Yüzey Cilası Sembolü Ekle veya Datum Unsuru Ekle simgesine tıklayın.
Seçili sembol için özellikleri ayarlayın, ardından Tamam'a tıklayın.
Tamam simgesine tıklayın.
Detaylandırmayı düzenlemek için, detaylandırmaya çift tıklayın ve PropertyManager'da veya iletişim kutusunda düzenleyin.

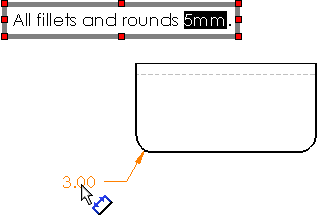

Teknik resimden nota detaylandırma veya ölçümlendirme eklemek için:
Bir not oluşturun veya mevcut notu düzenleyin.
|
|
Mevcut detaylandırma veya ölçümlendirmeyi grafik alanında seçin. Sembol veya toleranslı bir ölçümlendirme seçerseniz, öğeler nota eklenir.
Tamam simgesine tıklayın.
Detaylandırma veya ölçümlendirmeyi düzenlemek için, mevcut detaylandırma veya ölçümlendirmeyi teknik resim çalışma sayfasında düzenlemeniz gerekir. Notlardaki detaylandırmalar veya ölçümlendirmeler mevcut bir detaylandırma veya ölçümlendirmeden eklenmişse, bunları düzenleyemezsiniz. Mevcut detaylandırma veya ölçümlendirmeyi düzenlediğinizde, detaylandırma ve ölçümlendirmenin tüm örnekleri çalışma sayfasında güncellenir.
Görünüm, Detaylandırmaları Gizle/Göster'i kullanarak detaylandırma veya ölçümlendirmeyi gizleyebilirsiniz. |
|
Notun tamamına veya parçalarına sınırlar uygulamak için:
Bir not oluşturun veya mevcut notu düzenleyin.
Sınır uygulamak istediğiniz notun parçasını seçin. Notun tamamının etrafına sınır uygulamak isterseniz, bu adımı atlayın.
PropertyManager'da, Sınır altında, seçenekleri ayarlayın.
simgesine tıklayın.
Not metnini düzenlemek için:
Nota çift tıklayın ve metni yerinde düzenleyin.
Not özelliklerini düzenlemek için:
Aşağıdakilerden birini yapın:
Ctrl tuşunu basılı tutup bir lider iliştirme noktasını sürükleyerek varolan bir nota daha fazla lider ekleyebilirsiniz.
Bir nota balon eklemek için:
Düzenlenecek notu seçin veya bir not oluşturun.
Nota eklemek üzere balona tıklayın.
İsteğe bağlı olarak, balon metninin yazı tipi boyutunu ayarlayın.
