Revizyon Tabloları

Teknik resme bir revizyon tablosu (blok) ve ilişkili revizyon sembolleri ekleyebilirsiniz. Revizyon tablolarını SolidWorks Workgroup PDM ürününe bağlayabilirsiniz.

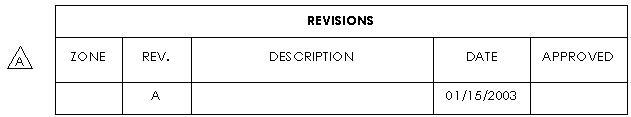

Revizyon sembolleri dahil olmakla, belge revizyonlarını izlemek için bir teknik resme revizyon tablosu ekleyin. Tüm tablo işlevlerinin yanı sıra şunları seçebilirsiniz:

• Revizyon sembolü şekilleri

• Alfabetik ve sayısal sıralar

Revizyon sembolleri, özelliklerle revizyon tablosuna bağlanan sınırlara sahip notlar oluşturur. Geçerli revizyon numarası veya harfi kullanılır.

Son revizyon, çalışma sayfası formatının sağ alt köşesinde REV altında da görüntülenir.

Birden fazla çalışma sayfasına sahip teknik resimlerde, yalnızca birinci çalışma sayfasındaki revizyon tablosunu etkinleştirmek için seçenekleri ayarlayabilir, tüm çalışma sayfalarındaki tabloları bağlayabilir veya tabloları birbirinden bağımsız tutabilirsiniz.

Etkin belgede revizyon tabloları seçeneklerini ayarlamak için:

1. Araçlar > Seçenekler > Belge Özellikleri > Tablolar > Revizyon'a tıklayın.

2. Seçenekleri ayarlayın ve Tamam'a tıklayın.

Bir revizyon tablosu eklemek için:

1. Tablo araç çubuğunda Revizyon Tablosu simgesine veya Ekle, Tablolar, Revizyon Tablosu'na tıklayın.

2. Özellikleri Revizyon Tablosu PropertyManager'da ayarlayın, ardından Tamam simgesine tıklayın.

   Hücrelere çift tıklayarak ve metni girerek boş hücrelere metin ekleyebilirsiniz.

Tabloya bir revizyon eklemek için (bir satır ekleme):

1. Revizyon tablosuna sağ tıklayın ve Revizyonlar, Revizyon Ekle'yi seçin.

   Tabloya geçerli tarihle bir revizyon eklenir. Tabloda zaten revizyonlar varsa, yeni revizyon son revizyonun altında belirir ve bir sonraki harfi içerir.

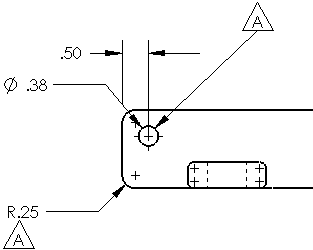

2. Teknik resme bir veya birkaç revizyon sembolü yerleştirmek için tıklayın. Bir lider eklemek için, sembolü tepe noktasına, kenara veya yüze yerleştirin.

   Semboller, Not detaylandırmalarıdır.

Daha fazla revizyon sembolleri eklemek için:

1. Revizyon tablodayken teknik resimde, Detaylandırma araç çubuğunda Revizyon Sembolü simgesine veya Ekle, Detaylandırmalar, Revizyon Sembolü'ne tıklayın.

   Revizyon sembolü ekleyebilmeniz için teknik resimde bir revizyon tablosunun olması gerekir.

- veya -

Revizyon tablosunda istediğiniz revizyon satırına sağ tıklayın ve Revizyonlar, Sembol Ekle'yi seçin.

2. Özellikleri Revizyon Sembolü PropertyManager'da ayarlayın. Bu PropertyManager, Not PropertyManager ile aynı kuralları kullanır.

   Revizyon sembolü, şekil ve revizyon numarası veya harfi için revizyon tablosu ayarlarını kullanır.

3. Sembolü yerleştirmek için grafik alanına tıklayın. Sembolü herhangi bir yere yerleştirebilirsiniz ve Revizyon Sembolü PropertyManager etkinken sembolün birden fazla örneğini yerleştirebilirsiniz.



Otomatik Lider kullanan revizyon sembolleri eklerken objeyi vurgulamak ve lideri iliştirmek için imleci objenin üzerine getirin. Lider imleci objenin üzerine getirene kadar görünmez. Böylece lider ve vurgulanan objeler, modeli ve teknik resim görünümünü görmenizi engellemez. balonlu bir örnek.

4. Tamam simgesine tıklayın.

Bir revizyon sembolünün stilini, boyutunu ve metin formatını düzenlemek için:

1. Varolan bir revizyon sembolünü seçin.

2. Sembolü Not PropertyManager'da düzenleyin.

Revizyon Seviyesine Bağlı Not

Senkronize olması için bir notu (genelde Çalışma Sayfası Formatında sol alt köşededir) revizyon harfine bağlayabilirsiniz.

Bir nottaki revizyonu senkronize etmek için:

1. Teknik resimde revizyon tablosu yokken, grafik alanına sağ tıklayın ve Çalışma Sayfası Formatını Düzenle'yi seçin.

2. Detaylandırma araç çubuğunda Not simgesine veya Ekle, Detaylandırmalar, Not'a tıklayın.

3. Notu yerleştirmek için grafik alanına tıklayın.

4. PropertyManager'da, Metin Formatı altında, Özelliğe Bağlantı Kur simgesine tıklayın.

5. İletişim kutusunda, Dosya Özellikleri'ne tıklayın.

6. Özet Bilgi iletişim kutusunda, Özel sekmesinde:

1. Özellik Adı'nda Revizyon'u seçin.

2. Değer / Metin İfadesi'ne tıklayın ve aralık tuşuna basın.

3. Tamam'a tıklayın.

7. Özelliğe Bağlantı Kur iletişim kutusunda, Şunlardan kişiselleştirilmiş özellikleri kullan altında, listeden Revizyon'u seçin, ardından Tamam'a tıklayın.

8. Tamam simgesine tıklayın.

9. Grafik alanına sağ tıklayın ve Çalışma Sayfasını Düzenle'yi seçin.

10. Bir revizyon tablosu ekleyin.

11. Revizyon tablosuna sağ tıklayın ve Revizyonlar, Revizyon Ekle'yi seçin.

    Not, en yeni revizyon seviyesini görüntüler.
