Benutzerdefinierte Eigenschaften
Für die Spaltenüberschrift in einer Tabelle zur Angabe einer benutzerdefinierten Eigenschaft gilt folgende Syntax:
$PRP@Eigenschaft
Dabei ist Eigenschaft der Name der benutzerdefinierten Eigenschaft. Sie können eine der benutzerdefinierten Eigenschaften aus der Liste im Dialogfeld Dateiinformation wählen (klicken Sie dazu auf Datei, Eigenschaften,
Konfigurationsspezifisch
), oder Sie können eine neue benutzerdefinierte Eigenschaft hinzufügen.
ANMERKUNGEN:
Verwenden Sie beispielsweise die Überschrift $prp@Kosten, um die benutzerdefinierte Eigenschaft Kosten für jede Konfiguration zu steuern. Geben Sie in die Körperzellen der Tabelle den Eigenschaftswert für die Konfigurationen ein. Wenn eine Zelle leer bleibt, ist die Eigenschaft für die Konfiguration nicht definiert.
Eigenschaften, die mit Modellparametern (Bemaßungen und Masseneigenschaften) verknüpft sind, werden automatisch aktualisiert, wenn die Modellparameter geändert werden.
Hinzufügen einer benutzerdefinierten Eigenschaft zu einer Tabelle:
-
Fügen Sie eine Tabelle in Ihr Modell ein.
-
Geben Sie die folgenden Parameter in das Tabellenarbeitsblatt ein:
-
Weisen Sie jeder Spalte eine benutzerdefinierte Eigenschaft wie folgt zu: $prp@Eigenschaft; zum Beispiel $prp@Länge.
-
Geben Sie in die einzelnen Spalten den Variablennamen der Eigenschaft wie folgt ein: "Name@@Konfiguration@Modell"; zum Beispiel "D2@Skizze1@@Standard@box.SLDPRT".
Fügen Sie die Anführungszeichen hinzu, und achten Sie darauf, dass die Dateinamenerweiterung (.SLDPRT) groß geschrieben wird.
Um die Anführungszeichen miteinzubeziehen, geben Sie ein einzelnes Anführungszeichen (') vor dem Ausdruck ein. Geben Sie z.B.
'"D2@Skizze1@@Standard@box.SLDPRT" für den Ausdruck
"D2@Skizze1@@Standard@box.SLDPRT" ein, der in der Tabelle aufgeführt werden soll.
-
Geben Sie in die neuen Spalten die Tabellen-Standardinformationen ein, zum Beispiel D2@Skizze1 als Überschrift. Geben Sie des weiteren die Bemaßungswerte in die jeweilige Spalte ein.
-
Klicken Sie auf eine beliebige Stelle außerhalb der Tabelle, um sie zu schließen.
Benutzerdefinierte Eigenschaften, die zu einer Tabelle hinzugefügt wurden, werden automatisch zur Registerkarte
Konfigurationsspezifisch
im Dialogfeld Dateiinformation hinzugefügt. Sie können diese Eigenschaften in
Bezugshinweisen
und Stücklisten verwenden.

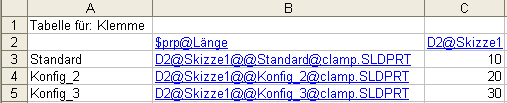

Beispiel für eine Tabelle, die benutzerdefinierte Eigenschaften festlegt:
