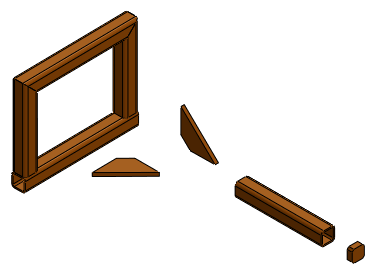

In una vista esplosa di una parte multicorpo i corpi solidi appaiono aperti ma posizionati in modo da mostrare come sono assemblati.
Per creare viste esplose, selezionare e trascinare corpi solidi nell'area grafica creando uno o più passi di esplosione. In una vista esplosa, è possibile:
- Distanziare uniformemente i corpi solidi esplosi impilati.
- Collegare un nuovo corpo solido ai passi di esplosione di un altro corpo solido esistente. Ciò è utile nel caso si voglia aggiungere un nuovo corpo a una parte che già possiede una vista esplosa.
- Aggiungere linee di esplosione che indicano le relazioni tra i corpi solidi.
Mentre una parte multicorpo è esplosa non è possibile aggiungervi accoppiamenti.
Compresso |
Esplosa |
|
|
