設計テーブルのフォーマット変更(Formatting a Design Table)

SolidWorks で設計テーブルを使用するときには、テーブルのフォーマットを正しく設定することが重要となります。このトピックでは、次の項目で設計テーブルをフォーマットする方法を説明します。

自動的に作成される設計テーブル

自動作成 (Auto-create) または空白 (Blank) を設計テーブル PropertyManager (Design Table PropertyManager) で選択すると、SolidWorks は自動的に Excel ファイルを作成します。自動的に作成される設計テーブルには、Family セルが含まれています。

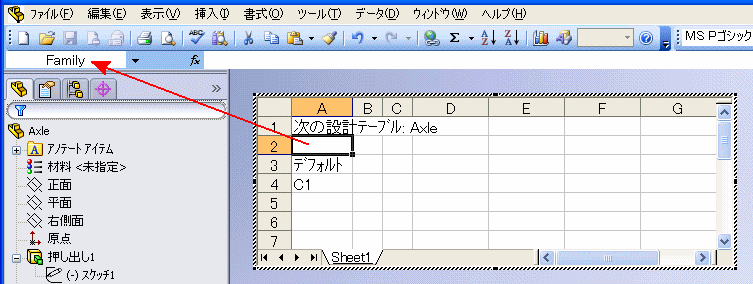

デフォルトでは、セル A2Family セルとして予約されています。このセルは、パラメータとコンフィギュレーション データが始まる場所を決定します。Family セルにはテキストは含まれていませんが、Excel では、名前ボックスFamily が表示されます。

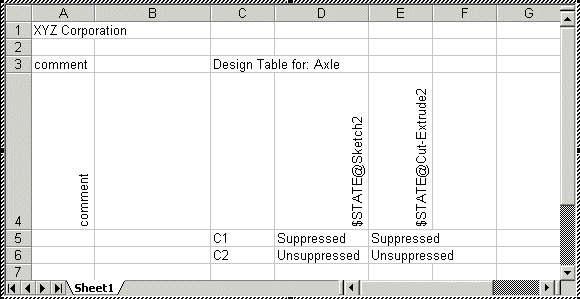

設計テーブルを編集すると、Family セルの上に行、左に列を作成できます。下記の例は、コンフィギュレーション名および SolidWorks パラメータが Family セルの右下に保持される限りにおいて、有効な設計テーブルです。

手動で作成される設計テーブル

コンフィギュレーション名を最初の列 (セル A3A4 など) に入力し、パラメータを最初の行 (セル B2C2 など) に入力することにより、Microsoft Excel に設計テーブルを手動で作成できます。セル A1空欄にする必要があります。

設計テーブル PropertyManager(Design Table PropertyManager)で、ファイル指定(From file)を選択して、Excel ファイルを参照し、これをモデルに挿入します。

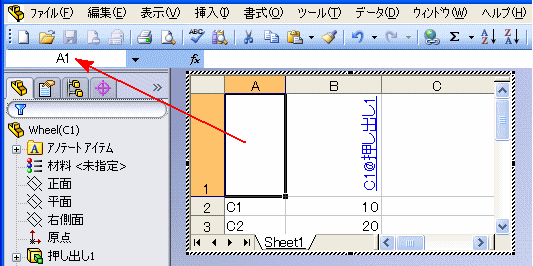

下記の例は、セル A1 が空欄である限りにおいて、有効な設計テーブルです。

空欄の行と列を含む設計テーブル

SolidWorks は、設計テーブルを処理するとき、列でコンフィギュレーション名を使用して(上から下に)各コンフィギュレーションを処理し、次にパラメータ行で(左から右に)各パラメータを処理します。このソフトウェアは次のように動作します。

  • パラメータ行で空欄のセルが見つかった場合、次のコンフィギュレーション名に進み、関連するパラメータを適用します。

  • コンフィギュレーション名列で空欄のセルが見つかった場合、設計テーブルが終了したとみなすため、処理を停止します。

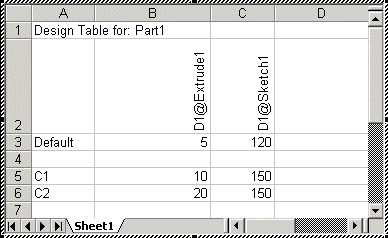

下記の例では、デフォルト コンフィギュレーションのみが処理されます。行 4 が空欄であるため、コンフィギュレーション C1 および C2 は処理されません。

無効な基準

SolidWorks は、セルで無効なパラメータに到達すると、設計テーブルの処理を停止します。設計テーブル パラメータのまとめを使用できます。

コンフィギュレーション名列の左またはパラメータ行の上に情報を入力すると、SolidWorks は、無効な値の警告を行い、残りの行と列の処理を完了せずに設計テーブルの処理を停止します。これが発生した場合、一部のコンフィギュレーションが正しく更新されません。
