平面プロパティ PropertyManager

3D スケッチで平面を追加(add a plane)した後、その平面についての情報を追加または変更できます。

平面プロパティを表示するには:

平面プロパティ(Plane Properties) PropertyManagerを表示するために、3D 平面を選択します。

平面1は3Dスケッチに追加されます。

平面1はアクティブになります。

既存拘束関係

平面の拘束関係を表示します。

スケッチの拘束関係を表示するには:

グラフィックス領域でハイライトするために、既存拘束関係 (Existing Relations) 拘束の下の項目で選択します。

拘束関係追加

追加できる拘束が表示されます。

パラメータ

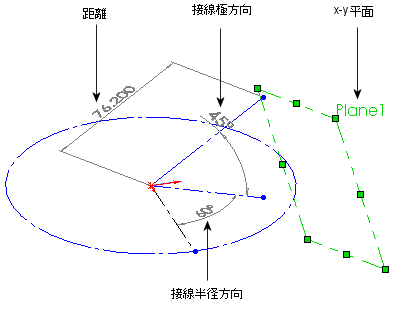

角度と座標に基づいて 3D 空間で平面を指定します。

距離(Distance): XYZ 方向のスケッチ原点からの平面の距離を表示します。

接線半径方向(Tangent Radial Direction): x-y 平面の法線の投影と X 方向の間の角度をコントロールします。

接線極方向(Tangent Polar Direction): 法線と x-y 平面の投影の間の角度をコントロールします。
