重複するモデル寸法を挿入時に除く |
モデルの寸法が挿入される場合、重複する寸法は図面に挿入されません。（デフォルト） このオプションは、重複アイテムを除外(Eliminate duplicates)のデフォルト設定（モデルアイテム PropertyManager）を上書きします。
|
| |
重複するモデル注記を挿入時に除く |
モデルの注記が挿入される場合、重複する注記は図面に挿入されません (デフォルト)。 |
| |
デフォルトですべての部品/アセンブリの寸法を図面にインポートされるようにマーク
|
モデルに挿入するすべての寸法を図面に指定（Mark For Drawing）として設定します。 モデル寸法を図面に挿入(inserting model dimensions) する場合、これらの寸法値も含まれます。
|
| |
新規図面ビューの自動スケール化 |
選択されている用紙サイズに関係なく、図面シートのサイズに合うように標準3面図のスケールが自動的に変更されます。 この設定では次のようなスケール値になる場合があります。
|
| |
図面ビューのドラッグ中に内容を表示 |
図面ビューのドラッグ中にモデルが表示されます。 オフに設定すると、ドラッグ中に図面ビューの境界線のみが表示されます。
|
| |
新規の詳細図を円で表示 |
詳細図の新規の輪郭は円で表示されます。 選択解除するとスケッチされた輪郭が表示されます。
|
| |
非表示のエンティティを選択 |
ポインタを隠れているエッジの上に置いた場合、非表示の正接エッジ、また非表示に設定したエッジが選択可能になります。
|
| |
図面を開く際、自動更新をオンに設定 |
図面ビューは図面ドキュメントが開く際に自動的に更新されます。 図面を素早く開くには、このオプションを選択解除します。 |
| |

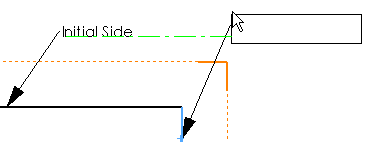

注記/寸法の推測を停止 |
選択解除すると、注記や寸法値を配置した場合に他の注記や寸法値との整列（水平整列と垂直整列）を表す直線が表示されます
。選択解除
選択
|
| |
ドラッグによる注記のマージを停止 |
2 つの注記、または注記と寸法について、一方が他方にドラッグされたときのマージを停止します。 |
| |
更新されていない図面にウォーターマークを印刷 |
図面がモデルと一致していない場合、SolidWorks Detached drawing - 更新されていない図面というウォーターマークが Detached drawing 図面に印刷されます。
|
| |
図面で参照ジオメトリ名を表示 |
図面に参照ジオメトリのエンティティが読み込まれた場合、それらの名前が表示されます。
|
| |
ビュー作成時、隠れている構成部品を自動的に非表示 |
新規図面ビューで表示されないアセンブリの構成部品は非表示に指定され、構成部品の表示/非表示（Hide/Show Components）（図面ビュー プロパティ（Drawing View Properties）ダイアログ ボックス）のタブにリスト表示されます。 すべての構成部品が存在し、すべての構成部品情報がロードされます。 FeatureManager デザインツリーでは構成部品の名前は透明になります。
非表示の構成部品はいつでも表示（show）することができます。
アセンブリの底の図では、バッテリー構成部品が完全に内側にあります。 ビュー作成時、隠れている構成部品を自動的に非表示（Automatically hide components on view creation）を選択すると、バッテリー部分が非表示になります。 選択解除すると、バッテリー部分が点線で表示されます。
選択
 選択解除
ビュー作成時、隠れている構成部品を自動的に非表示(Automatically hide components on view creation) は、 大規模アセンブリモードを使用(Use Large Assembly Mode)（ オプション  、 アセンブリ）を選択すると無効になります。
|
| |
スケッチ円弧の中心点を表示 |
スケッチ円弧の中心点が図面の円弧と円で表示されます。
|
| |
スケッチのエンティティ点を表示 |
スケッチ エンティティの端点が図面シートや図面シート フォーマットでは塗りつぶし点として表示されますが、図面ビューには表示されません。
|
| |
スケッチのハッチングをジオメトリの後ろに表示 |
選択すると、モデルのジオメトリがハッチング上に表示されます。
選択
 選択解除
|
| |
スケッチ図をシート上のジオメトリの後ろに表示 |
スケッチ図を図面ビューの背景として表示します。
スケッチ図（背景指定）
スケッチ図（背景指定なし）
|
| |
破断線ビューに破断線を印刷 |
破断線ビューでは、部品のエッジを越える破断線は印刷されます。 |
| |
シェイディング ビューとドラフト精度ビューを持つ図面ファイルのテソレーション データを保存 |
選択解除すると、シェイディング ビューとドラフト精度ビューを含む図面ドキュメントのテソレーション データが保存されないため、ファイル サイズが小さくなります。 テソレーション データは必要に応じてモデル ファイルから読み込まれます。 表示のみモードおよび SolidWorks eDrawings では、図面ビューに何も表示されません｡ 表示精度が高い図面や他の表示タイプ図面の場合は、テソレーション データが使用されないため、ファイル サイズを縮小することはできません。 |
| |
自動的にビュー パレットにビューを挿入 |
部品/アセンブリから図面作成(Make Drawing from Part/Assy)をクリックしすると、ビュー パレットに図面ビューが表示されます。 このオプションを選択解除すると、図面ビューを挿入した際、モデル ビュー （Model View）PropertyManagerが表示されます。 |
| |
新しいシートを追加する際にシート フォーマット ダイアログ ボックスを表示 |
新しい図面シートを追加したとき、シートフォーマット(Sheet Format) ダイアログを表示します。 |
| |
寸法の削除や編集に従って間隔を縮小(公差、テキストなどを追加/変更) |
寸法や寸法テキストを作成した場合、自動的に残りの寸法の間隔を調整します。 |
| |
削除された補助図、詳細図、断面図の文字を再利用： |
図面で削除したビュー (補助図、詳細図、断面図) から文字を再利用します。 |
| |
部品表の個数列名を上書き |
使用する名前（Name to use）に入力した名前が BOM の個数に使用されます。 |
| |
詳細図のスケール |
詳細図のデフォルトのスケールを指定します。 スケールは、詳細図を作成した図面ビューのスケールを基準にしています。 ソースのビュー スケールが 2:1 で詳細図のスケールが 2X の場合、結果の詳細図のスケールは 4X になります。
|
| |
ユーザー定義プロパティをリビジョンに使用 |
文書情報（Summary Information） ダイアログボックスのユーザー定義(Custom) タブへリビジョンの値として保存されたリビジョンテーブルのプロパティを指定します。 デフォルトはリビジョン（Revision）です。 |
| |
キーボード移動の増減値 |
矢印キーを使用して図面ビュー、アノテート アイテム、または寸法を移動するときの移動値を指定します。 |
