Instant3D ルーラー(Instant3D Rulers)

画面上のルーラーを使用し、変更内容を正確に測定します。





角度のルーラーが回転、抜き勾配、有効断面平面(Live Section Planes)を回転するためにトライアド リングをしようするときにで現れます。

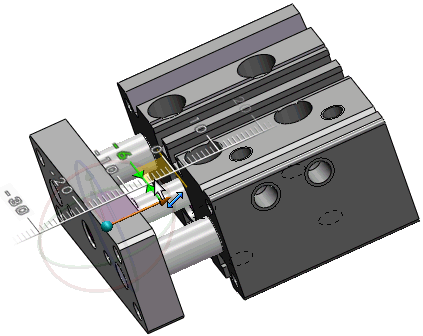

アセンブリでショートカット メニューからトライアド移動(Move with Triad)をクリックすると、定義された位置に構成部品を移動できるよう、トライアドと共にルーラーが表示されます。

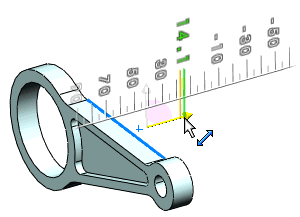

フィーチャーを動かすためにトライアドハンドルをドラッグするとき、ルーラーで正確にポジションを修正できます。





ポインタがルーラーから離れているとき、寸法を自由にドラッグできます。ルーラー上のルーラー増加をスナップするためにポインタを動かしてください。





またルーラーは、もしフィーチャー編集 (Edit Feature) を以下のフィーチャーに使うときに現れます:

  • 押し出し(ボス、カット、サーフェス)

  • 回転(ボス、カット、サーフェス)

  • ベース フランジ(Base flange)

エンティティがドラッグできない場合、ドラッグを試みようとしたとき、ハンドルはか、またはアイコンに戻ります。フィーチャーはサポートされないか、拘束されています。
