Instant3D と溶接(Instant3D Weldments)

Instant3D は 2D および 3D の溶接部品に使用できるようになりました。

ドラッグハンドル

ドラッグする面を選択します。 ドラッグ矢印が、最も近いドラッグ方向に表示されます。 溶接ボディを移動して、接続されたボディとガイド スケッチを引き延ばすことができます。

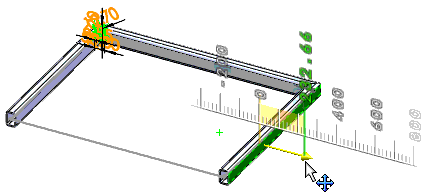

ハンドルをドラッグします。

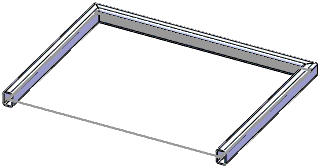

サイズ変更された溶接部品
鋼材レイアウトを引き延ばすには端面をドラッグします。
側面の向きがガイドスケッチと同じ平面にない場合にも、ドラッグハンドルを使用できます。 Instant3Dはドラッグハンドルの向きを優先し、ガイドスケッチと接続されたボディはそれに従って延長あるいは短縮されます。


その他の例

鋼材レイアウトのセグメントをドラッグすると、選択されたセグメントのプレビューによりその位置を確認できます。
ドラッグする鋼材レイアウトの面を選択
新しい位置のプレビューをドラッグ
最終的な位置
