ユーザー定義 PropertyManager の作成(Creating a Custom PropertyManager)

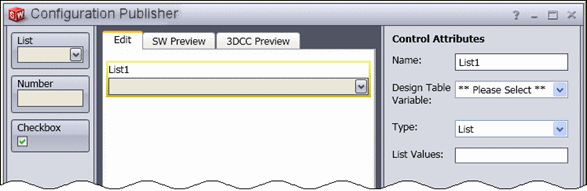

Configuration Publisher ダイアログ ボックスでユーザー定義 PropertyManager を中央パネルで作成します。 左のパレットからコントロール(リスト ボックス、数値ボックス、チェックボックス)をドラッグし、コントロールの属性を右パネルで設定します。
モデルの必要条件(Model Requirements)
単一または複数のコンフィギュレーションを含むモデルで開始します。 (デフォルトで、すべての SolidWorks モデルは最低 1 つのコンフィギュレーションを持っています。)
Configuration Publisher はモデルに設計テーブルが含まれていること(モデルに含まれているコンフィギュレーションが1つの場合も)を必要とします。 設計テーブルに関する詳細は
設計テーブルを使用したコンフィギュレーションの作成(Creating Configurations with Design Table)を参照してください。
次のいずれかの方法でコンフィギュレーションと PropertyManager を定義します:
- 単一コンフィギュレーション モデル (単一列の設計テーブル)
- 単一コンフィギュレーション モデルを使用する場合、有効な組み合わせのパラメータ毎にコンフィギュレーションを作成する必要はありません。 複数の変数を持つモデルの場合、作業に必要な時間が短縮され、ファイル サイズが小さくなります。
- 設計テーブルは次を含む必要があります:
- デフォルト(Default)コンフィギュレーションを1行に指定
- 各変数を各列に指定
- 各変数に値を指定
Configuration Publisher ダイアログ ボックスを使用して、PropertyManager を次のように定義します:
- コンフィギュレーションを定義するルールを作成
- 変数の値を指定
- 可変数の関係式を定義
- 複数コンフィギュレーション モデル (複数列の設計テーブル)
- モデルにすべての必要なコンフィギュレーションが含まれている場合、この方法を使用します。
- 設計テーブルは次を含む必要があります:
- 各コンフィギュレーションを各行に指定
- 各変数を各列に指定
- 各変数に値を指定
Configuration Publisher ダイアログ ボックスを使用して、PropertyManager を定義します。
