Con el complemento ScanTo3D de SolidWorks, puede abrir datos de escaneo desde cualquier escáner (archivos de malla o nube de puntos) o datos de curva de un programa de software matemático, preparar datos y convertirlos en una superficie o modelo sólido.
Cuando abre los datos de escaneo, puede abrirlos como un nuevo documento de pieza o importarlos en el documento de pieza activo. Haga clic en Opciones en el cuadro de diálogo Abrir y configure las opciones.
ScanTo3D reduce significativamente el tiempo necesario para construir modelos 3D complejos a partir de datos no digitales. Los diseñadores pueden utilizar ScanTo3D para varios propósitos:
- Diseñadores médicos - Creación de objetos anatómicos para referencia.
Ejemplo de un sólido creado de datos escaneados de una mano utilizando la Creación automática del Asistente de superficie.
- Diseñadores de productos de consumo - Creación de representaciones rápidas de componentes físicos hechos de arcilla, espuma de goma, etc.
- Diseñadores de máquinas - Creación de referencias rápidas a piezas OEM.
ScanTo3D está disponible sólo en SolidWorks Premium. Para activar ScanTo3D, haga clic en y seleccione ScanTo3D.
Si tiene un escáner NextEngine, haga clic en
NextEngine Scan (barra de herramientas ScanTo3D) o en para iniciar el escaneo de NextEngine.

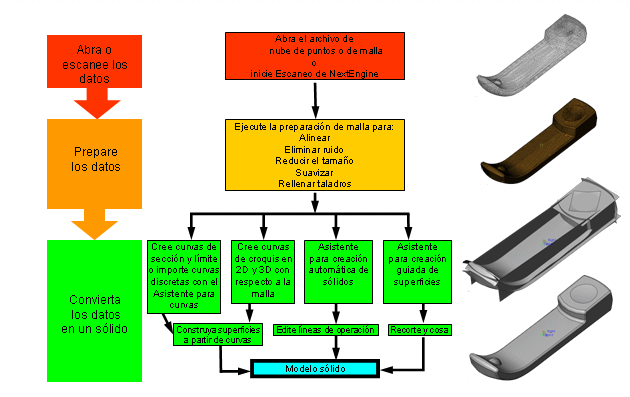

Perspectiva general del proceso ScanTo3D
