Anotaciones y asas
Anotaciones
Las anotaciones son cuadros rellenos de texto que aparecen en la zona de gráficos cuando se utilizan ciertas herramientas. Las anotaciones le ayudan a fácilmente distinguir entre distintas entidades. Por ejemplo, estas anotaciones indican el perfil de barrido y el trayecto de barrido. Puede arrastrar dichas anotaciones para posicionarlas de nuevo, pero no puede utilizarlas para cambiar las propiedades de la entidad a la que se refiere.
Algunas anotaciones, como las de chaflanes, muestran valores que pueden editarse para manipular el tamaño de la entidad.
|
En este ejemplo, puede editar la anotación en la zona de gráficos.
|
Manijas
Las asas le permiten hacer clic, mover y configurar ciertos parámetros de forma dinámica sin necesidad de salir de la zona de gráficos. El color del asa se configura en Herramientas, Opciones, Opciones de sistema, Colores, en el cuadro Colores de sistema. Las asas activas son del color de Resaltar. Las asas inactivas son del color de Entidades inactivas.
El asa se extiende en la longitud de las extrusiones. Arrastre el asa hasta la profundidad de extrusión deseada y el asa se extiende en esa longitud.
También puede arrastrar el cursor en lugar del asa a la profundidad de extrusión deseada. Haga clic en el asa y, a continuación, arrastre el cursor en una dirección.

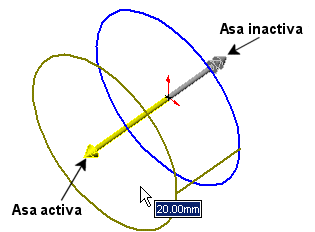

Un asa tiene una flecha y la otra tiene dos flechas, para ayudarle a ver la dirección a la que aplica el asa.
