Opciones del gestor de diseño del FeatureManager

Para configurar las opciones del gestor de diseño del FeatureManager:

  1. Haga clic en Opciones (barra de herramientas Estándar), o en Herramientas, Opciones.

  2. Seleccione FeatureManager.

  3. Especifique las opciones que se describen a continuación y haga clic en Aceptar.

Haga clic en Restablecer para restablecer los valores predeterminados de fábrica para todas las opciones del sistema o sólo para las opciones en esta página.

Desplazar hasta ver la entidad seleccionada. El gestor de diseño del FeatureManager se desplaza automáticamente para visualizar operaciones correspondientes a elementos seleccionados en la zona de gráficos.

Se recomienda desactivar esta opción para piezas y ensamblajes complejos. A continuación, para desplazarse hasta una operación, haga clic con el botón derecho del ratón en la operación en la zona de gráficos y seleccione Ir a operación (en el gestor de diseño).

Etiquetar operación al crear. Cuando crea una nueva operación, el nombre de la operación en el gestor de diseño del FeatureManager se selecciona de manera automática y queda lista para escribir un nombre.

Navegación con teclas de flechas. Con el cursor en el gestor de diseño del FeatureManager, navegue con teclas de flecha:

Para...

Presione:

desplazarse hacia arriba

flecha arriba

desplazarse hacia abajo

flecha abajo

colapsar el gestor de diseño

flecha izquierda con el cursor en la parte superior del gestor de diseño

expandir el gestor de diseño

flecha derecha con el cursor en la parte superior del gestor de diseño

colapsar un elemento

flecha izquierda con el cursor en el elemento

expandir un elemento

flecha derecha con el cursor en el elemento

arrastrar la barra de retroceder hacia arriba

flecha arriba con la barra de retroceder seleccionada

arrastrar la barra de retroceder hacia abajo

flecha abajo con la barra de retroceder seleccionada

Resaltado dinámico. La geometría en la zona de gráficos (aristas, caras, planos, ejes, etc.) se resalta cuando el cursor pasa sobre el elemento en el gestor de diseño del FeatureManager.

Usar FeatureManager FeatureManager desplegable en piezas/ensamblajes. El gestor de diseño desplegable es transparente. El gestor de diseño no es transparente cuando la opción está desactivada.

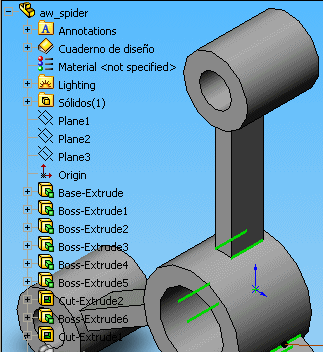

Gestor de diseño del FeatureManager desplegable transparente

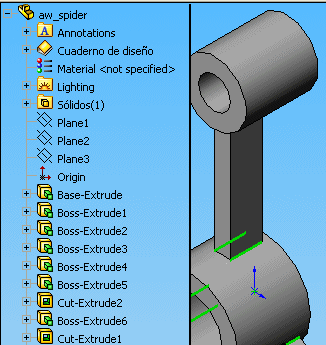

Gestor de diseño del FeatureManager desplegable opaco

Activar filtro del gestor del FeatureManager. Muestra una casilla en la parte superior del gestor de diseño del FeatureManager para introducir texto para filtrar.

Visualizar advertencias. Elija entre:

  • Siempre

  • Nunca

  • Todas excepto las de nivel superior. Las advertencias aparecen en el nivel de las operaciones y de los grupos de relaciones de posición, pero no en el nivel superior.

Esta opción se aplica a las advertencias solamente. Los errores siempre se visualizan.

Ocultar/mostrar elementos del árbol. Controla la visualización de las carpetas y herramientas del gestor de diseño del FeatureManager. bsp;Elija entre:

  • Automático. Muestra el elemento si está presente. En caso contrario, significa que está oculto.

  • Ocultar. Oculta siempre el elemento.

  • Mostrar. Muestra siempre el elemento.

Para cambiar esta configuración, puede ver las opciones del FeatureManager haciendo clic con el botón derecho del ratón en el gestor de diseño del FeatureManager y seleccionando Ocultar/mostrar elementos del árbol.
