Propiedades de documento - Tablas de taladros

Puede especificar configuraciones de dibujo de nivel de documento para todas las tablas de taladros.

Para abrir esta página, con un dibujo abierto, haga clic en Opciones (barra de herramientas estándar), seleccione la pestaña Propiedades de documento y, a continuación, Tablas > Taladro.

Estándar general de dibujo


Estándar general de dibujo Heredado de la configuración de página Estándar de dibujo seleccionada

Borde


Borde de cuadro Configura el tipo de borde y grosor.

Borde de rejilla

Texto

Fuente Haga clic para modificar la fuente.

Precisión de ubicación


Precisión de unidad Seleccione el número de dígitos después de la coma decimal para el valor de ubicación del taladro.

Control alfanumérico

Seleccione letras o números para la secuenciación de etiquetas de tabla de taladros.


A, B, C Antecede al número de secuencia de rótulo del taladro con una letra.
1, 2, 3 Define la secuencia de rótulo del taladro como un número.

Capa


Capa
Seleccione una capa.
Primero debe crear capas para el dibujo antes de que pueda seleccionarlas para propiedades de documentos.

Debe seleccionar Por estándar para Capa (barra de herramientas Capa) en el documento de vista de dibujo para aplicar esta configuración de capa.

Indicador de origen

Indicador de origen Seleccione un estándar que gobierne la visualización del origen o seleccione Por estándar para usar el estándar de dibujo general.

ANSI, BSI:

ISO, GB:

DIN, JIS, GOST:

Áng. de rótulo/Equidist. desde centro de perfil


Ángulo

El ángulo que la etiqueta realiza con una línea vertical a través del centro del taladro


Equidistancia

La distancia desde la etiqueta hasta el perfil del taladro

Cotas duales


Visualización de cotas duales Seleccione para mostrar cotas en unidades duales.
Mostrar unidades para visualización dual Seleccione para mostrar unidades para el segundo conjunto de cotas.
Posición de valor de cota Superior
Inferior
Derecha
Izquierda

Opciones

Ceros a la izquierda
Estándar Los ceros a la izquierda aparecen según el estándar de dibujo general.
Mostrar Se muestran los ceros delante de los puntos o comas decimales.
Quitar No se muestran los ceros a la izquierda.
Ceros decimales
Inteligente Los ceros a la izquierda se recortan para los valores métricos enteros, de conformidad con los estándares ANSI e ISO.
Estándar Los ceros decimales aparecen conforme al estándar ASME Y14.5M-1994.
Mostrar Los ceros a la izquierda aparecen de conformidad con los lugares decimales que usted especifica para las Unidades.
Quitar No se muestran los ceros decimales.
Combinar rótulos iguales Seleccione esta opción para combinar elementos con las mismas etiquetas en una fila.

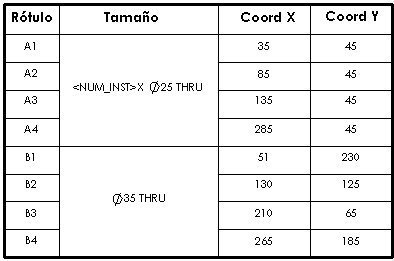

Combinar tamaños iguales Seleccione esta opción para combinar taladros del mismo tamaño en varias filas.
Mostrar la letra y el número de los tamaños de taladro en pulgadas ANSI Muestra los tamaños de taladro de pulgada ANSI con letras o números. Los taladros creados con la herramienta Asistente para taladro muestran los mismos tamaños que las Especificaciones de taladro.
prj-17302-hole-tables-yes-hole-type.gif prj-17302-hole-tables-no-hole-type.gif

Utilizando el tipo de taladro

Sin utilizar el tipo de taladro

Mostrar centros de taladros Seleccione para mostrar centros de taladros.
Actualizar automáticamente la tabla de taladros Seleccione para actualizar la tabla de taladros cuando agregue o elimine componentes en el ensamblaje asociado.
Reutilizar etiquetas eliminadas Seleccione para utilizar etiquetas eliminadas.

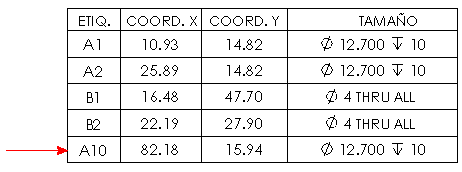

Agregar una nueva fila al final de la tabla Seleccione para agregar una nueva fila en la parte inferior de la tabla.
