Caras a inglete

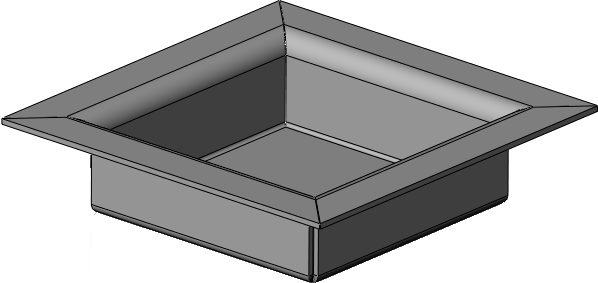

Una operación de caras a inglete agrega una serie de caras a una o más aristas de una pieza de chapa metálica.

Características de caras a inglete

  • El croquis para las caras a inglete debe cumplir los siguientes requisitos:

    • El croquis puede contener líneas o arcos.

Si se utiliza un arco para crear caras a inglete, éste no puede ser tangente a la arista del espesor. El arco puede ser tangente a las aristas largas o también se puede insertar una pequeña línea de croquis entre el arco y la arista de espesor. Haga clic aquí si desea ver un ejemplo de cómo crear un croquis para la operación caras a inglete con arcos.

    • El perfil de las Caras a inglete puede contener más de una línea continua. Por ejemplo, puede ser un perfil en forma de L.

    • El plano de croquis debe ser normal respecto a la primera arista donde se crean las Caras a inglete. Haga clic aquí para ver instrucciones sobre cómo crear un croquis para una operación Caras a inglete.

  • El espesor se vincula automáticamente al espesor de la pieza de chapa metálica.

  • Se puede crear una operación Caras a inglete sobre una serie de aristas tangentes o no tangentes. Haga clic aquí si desea ver una ilustración al respecto.

  • En vez de crear una operación Caras a inglete a través de toda la arista de una pieza de chapa metálica, también puede especificar una equidistancia para las caras.

Para crear una operación Caras a inglete:

  1. Cree un croquis que cumpla con los requisitos mencionados anteriormente. También se puede seleccionar la operación Caras a inglete antes de crear un croquis (pero después de seleccionar un plano). Al seleccionar la operación Caras a inglete, se abre un croquis sobre el plano.

  2. Con el croquis seleccionado, haga clic en Caras a inglete (barra de herramientas Chapa metálica) o en Insertar, Chapa metálica, Caras a inglete.



En el PropertyManager Caras a inglete se muestran las aristas croquizadas para A lo largo de las aristas , además de una vista preliminar de las caras a inglete en la zona de gráficos.

Para seleccionar todas las aristas tangentes a la arista seleccionada, haga clic en Propagar que aparece en el punto medio de la arista seleccionada.

  1. En Parámetros de inglete:

    • Para utilizar un radio de pliegue que no sea el predeterminado, desactive Radio predeterminado y configure un valor para el Radio de pliegue .

    • Configure la Posición de brida en Material interior , Material exterior o Pliegue exterior . Consulte Posiciones de pliegues para ver una descripción de cada una de estas selecciones.

    • Seleccione Recortar pliegues laterales para eliminar el material extra de los pliegues vecinos.

    • Establezca la Distancia de separación para utilizar una separación distinta a la predeterminada.

  2. Si fuera necesario, especifique las equidistancias para una operación Caras a inglete parcial:

  • En Equidistancia inicial/final configure un valor para Equidistancia inicial y Equidistancia final . (Si desea que la operación Caras a inglete se extienda por toda la arista del modelo, configure estos valores en cero.)

  • Active Tipo de desahogo personalizado y seleccione un Tipo de desahogo entre: Rectangular, Rasgado o Semicilíndrico. Si seleccionó Rectangular o Semicilíndrico:

    • Seleccione Utilizar relación de desahogo y configure el valor para la Relación.

      - o -

    • Desactive Utilizar relación de desahogo y configure el valor para el Ancho de desahogo y la Profundidad de desahogo .

  • Para utilizar una fibra neutra de pliegue distinta de la predeterminada, active Fibra neutra de pliegue personalizada y configure un tipo y un valor para dicha fibra.



  1. Haga clic en Aceptar.

    Las caras a inglete se agregan a la pieza de chapa metálica.



Ejemplo 1: Bridas a inglete en ángulos de 45° grados

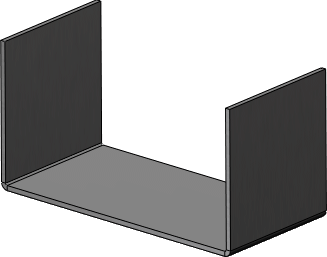

Crear una pieza de chapa metálica.

Seleccione la arista junto al punto final en el principio de la serie de aristas.

Correcto

Incorrecto

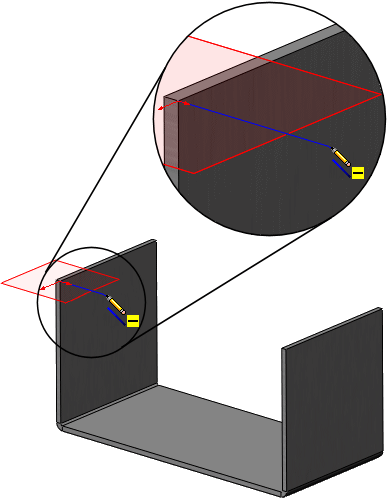

Cree un croquis a partir de la brida a inglete. El plano de croquis es normal respecto a la primera arista donde se creará la brida a inglete.

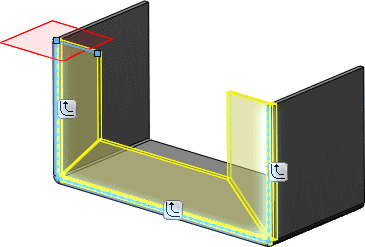

Seleccione aristas para la brida a inglete en orden continuo. En este ejemplo, se seleccionaron por este orden: la arista vertical izquierda, la horizontal y la vertical derecha.

Alternativamente, puede hacer clic en Propagar para seleccionar todas las aristas que sean tangentes a la arista seleccionada.

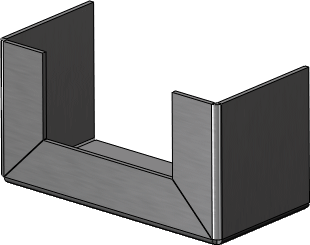

La brida a inglete está finalizada.

Ejemplo 2: Bridas a inglete en ángulos de 45° grados

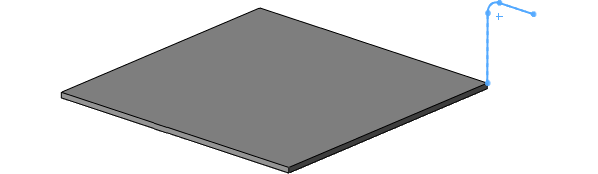

Cree un croquis a partir de la brida a inglete.

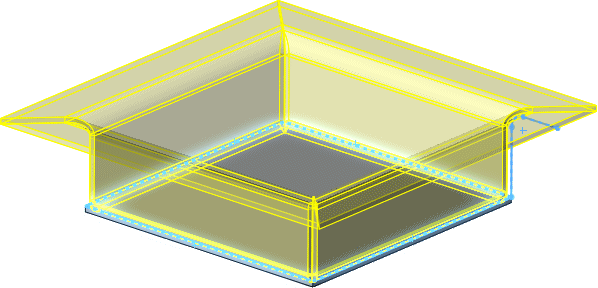

Seleccione aristas para la brida a inglete en orden continuo.

La brida a inglete está finalizada.
