Оси
Диалоговое окно Оси обеспечивает возможность управления представлением осей при просмотре результатов. При определении эпюры, используются представляющие глобальные или локальные координатные системы оси.
-
Стиль.
-
-
Линия. Отметьте данное флажковое поле для отображения осей в виде линий.
-
Цилиндр. Отметьте данное флажковое поле, для отображения осей в виде цилиндров.
-
Ширина линии. Управляет шириной линий при построении эпюр осей.
-
Ось.
-
-
Отключить заголовок. При установке флажка заголовки осей (X, Y, Z) не показываются на эпюре.
-
Размер X, Y и Z. Регуляторы управляют длиной осей X, Y и Z на эпюре.
-
Метки осей X, Y иZ. Управление количеством равноотстоящих меток делений на осях X, Y и Z.
-
Цвет. Управление цветом осей X, Y и Z. Для изменения цвета выберите требуемый тон и нажмите ОК.
-
Масштабная сетка.
-
-
XY, YZ, ZX. Установка плоскостей дополнительных координатных сеток. Допускается выбор всех, некоторых полей или оставление флаговых кнопок пустыми. Плотность сеток устанавливается при помощи указанных меток делений.
-
Редактировать цвет. Устанавливает цвет масштабной сетки. Для изменения цвета сетки нажмите Редактировать цвет, выберите требуемый цвет и нажмите OK.
-
Расположение. Установка местоположения исходной точки осей.
-
-
Исходная точка. Результирующие оси располагаются в действительной исходной точке справочной координатной системы, использованной в определении эпюры.
-
Слева снизу. Результирующие оси располагаются в нижнем левом углу окна эпюры.
-
Справа снизу. Результирующие оси располагаются в нижнем правом углу окна эпюры.
-
Отключить. Если установлен флажок, отображение осей эпюры отключается.

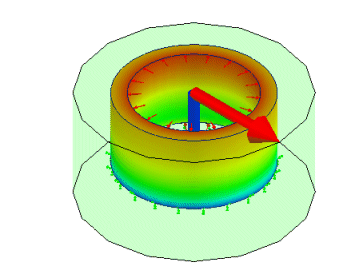

Для показа осей в действительной исходной точке справочной координатной системы эпюры:
-
Создайте результирующую эпюру с использованием требуемой справочной координатной системы.
-
Нажмите правой кнопкой мыши на значок эпюры и выберите Оси.
Появится диалоговое окно Оси.
-
Выберите требуемые опции для параметров Стиль, Оси и Масштабная сетка.
-
Выберите параметр Исходная точка из раскрывающегося меню Местоположение.
-
Нажмите OK.
