Список сил балки

Отображается список сил или напряжений на балке в табличном формате. Силы и напряжения отображены в локальных направлениях балки (ориентация), для каждой балки.

Список

  • Силы. Отобразятся значения осевой, поперечной сил и момента (в направлениях 1 и 2), и вращающий момент (момент вокруг осевого направления).

  • Напряжения. Отображение значений осевых, изгибающих, сдвига (вокруг направления балки 1 и 2), кручения и значений осевых и сгибающих напряжений верхней границы.

Для стержней доступны только осевые усилия и напряжения.

  • Единицы измерения . Отображение сил в единицах измерения Н, фунтах или кгс. Отобразятся напряжения в единицах измерения Н/м^2, ф/кв.дюйм или кгс/см^2.

Диапазон балок

Введите значение в поле Начало и Конец, чтобы просматривать результаты для подмножества балок в модели. Номера соответствуют списку в папке Балки дерева исследований Simulation.

Диалоговые окна "Список сил" и "Список напряжений"

  • Отобразить только экстремальные значения. Выберите для отображения списка только экстремальных значений по длине тела балки.
  • Отобразить только конечные точки балки. Выберите для отображения результатов только на конечных точках каждого тела балки.
  • Единицы измерения . Отображение сил в единицах измерения Н, фунтах или кгс. Отобразятся напряжения в единицах измерения Н/м^2, ф/кв.дюйм или кгс/см^2.

  • Имя балки. Имена соответствуют списку в папке Балки дерева исследований Simulation.

  • Элемент. Отображается номер элемент.

  • Конец. Отобразятся два конечных узла каждого элемента.

  • Сохранить. Щелкните для сохранения таблицы в качестве Файла Excel (*.csv) или в качестве Обычного текстового файла (*.txt).

Кроме того, можно выполнить копировать часть таблицы в Microsoft Excel или текстовый редактор. Выберите диапазон ячеек, затем нажмите правой кнопкой мыши и выберите Копировать.

Заметки

  • При выборе строки в диалоговом окне Список сил или Список напряжений соответствующий элемент высвечивается в графической области и в дереве исследования Simulation. Нажмите клавишу Shift, чтобы выбрать несколько последовательных рядов. Нажмите клавишу Ctrl, чтобы выбрать несколько непоследовательных рядов.

  • Чтобы отсортировать данные по столбцу в диалоговом окне Список сил или Список напряжений, нажмите на стрелку в верхней части столбца.

Пример

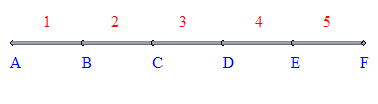

На рисунке внизу показана балка, разделенная на 5 балочных элементов.

Балочный элемент

Конец 1

Конец 2

1

А

B

2

B

С

3

С

D

4

D

E

5

E

F
