Спецификация маршрутной сборки
Когда Вы создаете спецификацию в чертеже маршрутной сборки, можно выбрать форму, в которой каждый уникальный отрезок трубы отображается отдельно. Форма назначает обозначения, основанные на свойстве для определенной конфигурации.
В противном случае, для вставки и редактировании спецификации используются те же операции как для чертежей сборок.
Можно добавить спецификацию в маршрутную сборку или в выбранный чертежный вид маршрутной сборки.
Чертеж может содержать спецификацию на основе таблицы или спецификацию Excel, но не обе спецификации.
Создайте шаблон для спецификации маршрутной сборки перед включением спецификации в сборку или чертежный вид.
Чтобы создать спецификацию в виде таблицы для маршрутной сборки или выбранного чертежного вида:
-
ВыберитеВставка, Таблицы, Спецификация.
-
В PropertyManager Спецификация выберите шаблон в разделе Шаблон таблицы (bom-standard.sldbomtbt, например).
-
Установите другие параметры и нажмите .
-
Нажмите в том месте графической области, где необходимо разместить таблицу.
Чтобы добавить столбец в спецификацию:
-
Нажмите правой кнопкой мыши в столбце таблицы спецификации и выберите Вставка, Столбец слева или Столбец справа.
-
В параметре Тип столбца выберите тип столбца.
-
Выберите свойство в списке, например: SWPipeLength, в разделе Свойство маршрута.
-
Щелкните .
Столбец заполняется значениями выбранного свойства.
Чтобы создать спецификацию Excel для выбранного чертежного вида маршрутной сборки:
-
Нажмите Спецификация (панель инструментов Таблица) или выберите Вставка, Таблицы, Спецификация.
-
В диалоговом окне Выбрать шаблон спецификации перейдите в <каталог_установки>\lang\<язык> и выберите Piping BOM Template.xls.
-
Настройте параметры в диалоговом окне Свойства спецификации и затем выберите OK.
Спецификация содержит специальные столбцы для сборки трубопровода:
-
Столбец Обозначение отображает свойства для определенной конфигурации SWbompartno (образцы маршрутных деталей содержат это свойство в таблицах параметров).
-
Каждая конфигурация соединительной части содержит разное обозначение.
-
Для сегментов трубы одной комплектующей используется одинаковое обозначение.
-
Каждый сегмент трубы отображается отдельно, используя свойство SWPipeLength, и длина отображается в столбце CUT LENGTH.

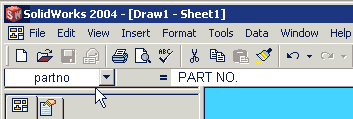

Если Вы редактируете спецификацию в Excel, не редактируйте значение в поле Имя для столбцов по умолчанию.
Можно создать собственные столбцы в Piping BOM Template (Спецификации для труб). Например, Вы можете создать столбец для свойства SWElbowAngle (угол коленчатого компонента).
См. Спецификация - Свойства пользователя для получения более подробной информации.
Спецификация содержит скрытые столбцы; советуется их не отображать, редактировать или удалять.
