Номинальный диаметр |
Для трубопровода, кабелепровода и электрической проводки: Номинальный диаметр порта. Этот размер соответствует размеру NominalDiameter@FilterSketch (Номинальный диаметр@Эскиз фильтра) в деталях трубы или трубки. Если соединительная часть обладает одной конфигурацией, можно:
-
Введите значение.
- Нажать Выбрать трубу (или Выбрать трубку), затем перейти к трубе или трубке и выбрать конфигурацию, чтобы использовать ее номинальный диаметр.
Если соединительная часть обладает несколькими конфигурациями, укажите диаметры в таблице параметров, используя заголовок столбца Diameter@CPoint<n>.
Для электрических соединителей: Номинальный диаметр используется для расчета примерного размера кабельного или проводного маршрута. После добавления в маршрут кабелей или проводов в случае необходимости можно отрегулировать размер.
|
| |
Длина отрезка |
Указывает длину штырька по умолчанию так, чтобы штырек торчал из соединителя, когда соединитель помещается в маршрут. Если значение установлено на 0, то используется длина штырька в полтора диаметра маршрута. Можно указать длину штырька в таблице параметров, используя параметр StubLength@CPoint<n>. Для ленточных кабелей оставьте длину штырька, равной 0, или укажите значение, превышающее половину ширины кабеля, чтобы обеспечить правильное создание складок рядом с соединителем. |
| |
Минимальная длина по прямой |
(Только для кабелепровода.) Указывает минимальную длину прямых труб, необходимую в начале и конце маршрута. Можно установить минимальную длину по прямой в таблице параметров, используя параметр MinStraightLength@Точка соединения<n>. |
| |
Регулировка конечной длины |

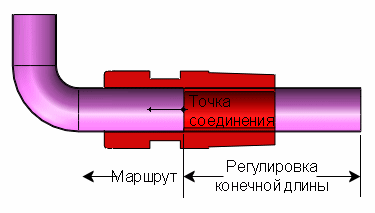

(Только для кабелепровода.) Указывает значение, которое необходимо добавить к длине отрезка трубы. Можно установить регулировку конечной длины в таблице параметров, используя параметр EndLengthAdjustment@CPoint<n>. В примере ниже регулировка конечной длины добавляет дополнительный отрезок трубки для изготовителя, который используется при операции сгиба. После сгиба трубка отрезается в точке соединения, чтобы в конец маршрута можно было добавить соединитель.
|
| |
Имя поля технических условий |
(Только для трубопроводов и кабелепроводов.) Фильтруются варианты компонентов сопряжений в соответствии с подходящими значениями. Дополнительное поле в таблице параметров для деталей с несколькими конфигурациями. |
| |
Значение спецификации |
(Только для трубопроводов и кабелепроводов.) Если соединительная часть обладает одной конфигурацией, введите значение, ассоциированное с Именем поля технических условий. Если соединительная часть обладает несколькими конфигурациями, укажите значения в таблице параметров, используя заголовок столбца Specification@CPoint<n>. |
| |
Идентификатор порта |
(Только для труб.) Указывает маршрутные порты, используемые для оборудования, при определении маршрутной сборки с помощью файла P&ID. Маршрутные порты для оборудования определяют маршрутные соединители. В отсутствии идентификатора порта SolidWorks соединяет оборудование через порт с наиболее близким диаметром. |
| |
Дополнительная длина внутреннего провода |
(Только для электрических частей.) Указывает значение, которое необходимо добавить к длине отрезка кабеля, чтобы предусмотреть снятие изоляции, заделку и т.д. Добавление к длине отрезка кабеля можно также выполнить, установив резервное процентное значение в Параметрах маршрута. Рассчитанный отрезок кабеля увеличивается на резервное процентное значение, чтобы учесть провисание, перегибы и т.п., которые могут иметь место при реальном монтаже.
|
| |
Код двухмерного схематичного болта |
- W
- (Только для шлейфов.) Устанавливает ширину кабеля.
- T
- (Только для шлейфов.) Устанавливает толщину кабеля.
- Выберите кабель
- (Только для шлейфов.) Устанавливает значения W и T путем выбора шлейфа в библиотеке кабелей/проводов.
- Выровнять
- (Только для шлейфов.) Указывает кромку, по которой необходимо выровнять ширину кабеля.
- Изменить расположение контакта №1
- (Только для шлейфов.) Переключает сторону, указанную как сторону Контакта №1 в предварительном просмотре. В кабельной сборке расположение Контакта №1 указывается красной полоской рядом с кабелем.
|
