Правила применения ссылок на сопряжения

Примените следующие общие правила для размещения ссылок на сопряжения:


  • Добавьте две ссылки сопряжения в фитинг маршрута:
    • Добавьте первую ссылку сопряжения как сопряжение отдельной кромки для использования с Авто-сопряжениями, когда компонент сопряжения не обладает общей ссылкой сопряжения.

      Авто-сопряжения используют только первую ссылку, чтобы убедиться, что созданное Вами сопряжение отдельной кромки находится на первой позиции в списке.
    • Добавьте другую ссылку сопряжения для сопряжения фитинга с компонентами с ссылками сопряжений того же имени и типа.
      Используйте определенные типы сопряжений - совпадение и концентричность, а не сопряжения по умолчанию.
  • Добавьте сопряжения ссылок в порты деталей оборудования, добавляя одну ссылку на порт.
  • Если оборудование обладает несколькими каналами, добавьте ссылки на сопряжения для всех каналов или не добавляйте их вообще. Авто-сопряжения используются для размещения деталей, если отсутствуют ссылки на сопряжения в каналах.

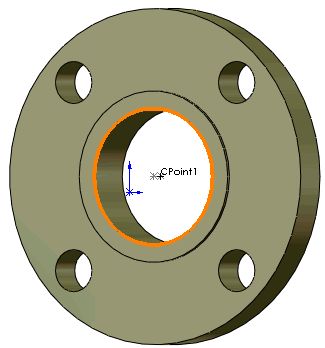

  • Добавьте ссылки на сопряжения к компонентам, используемым в начале и конце маршрута. Обычно это фланцы или электрические соединители, но также это могут быть клапаны или колена.
  • Добавьте соответствующие ссылки сопряжений к электрическим компонентам и их соответствующим компонентам гнезд.
