Стиль

Теперь стили можно определить подобно тому, как определяются стили абзацев в текстовых документах, для размеров и различных примечаний (заметок, обозначений геометрических допусков, обозначений шероховатости поверхности, обозначений сварного шва). При использовании стиля с примечаниями можно повторно использовать часто используемые обозначения. Используя стили, можно выполнить следующее:

  • Сохранить все свойства размера или примечания как часть стиля.

  • Указать понятные имена для стилей.

  • Применить стили для нескольких размеров или примечаний.

  • Добавить, обновить и удалить часто используемые стили.

  • Сохранить и загрузить часто используемые стили. Кроме того, можно загрузить стили, сохраненные в других документах и расположенные в других папках.

  • Использовать стили глобально с помощью Библиотеки проектирования.

Стили имеют следующие функциональные возможности:

  • При добавлении примечания можно предварительно выбрать элемент, для которого существует стиль, и этот стиль становится стилем по умолчанию для нового элемента. Если сначала выбрать местоположение, то для новых элементов не будет применено никакого стиля.

  • Стили нельзя применять к размерам, созданным с помощью параметра Условное обозначение отверстий.

  • При добавлении размеров из детали или сборки в чертеж с помощью параметра Вставить элементы модели стили размера относятся к исходной модели, и Вы не сможете применить чертежные стили во вставленных размерах. Можно загрузить стили детали или сборки в чертеж. В таком случае изменения стиля в чертеже изменяют стили в документе детали или сборки.

  • Можно загрузить стили детали или сборки в чертежи. Изменения стилей в чертежах изменяют стили в документе детали или сборки.

Расширения для стилей следующие:

Размеры

.sldstl

Заметки

.sldnotestl

Обозначения отклонений формы

.sldgtolstl

Обозначение шероховатости поверхности

.sldsfstl

Обозначение сварного шва

.sldweldstl

Расширение .sldfvt также поддерживается стилями.

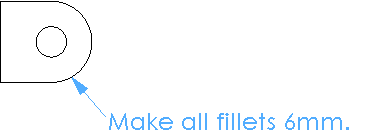

Данный пример иллюстрирует использование стилей примечания для заметок.

  1. Создайте заметку для использования в нескольких чертежах.

  2. Добавьте стиль в чертежный документ.

  3. Сохраните стиль в Библиотеке проектирования для использования в другом чертеже.

    При сохранении в Библиотеке проектирования заметка становится доступной для всех чертежей, деталей и сборок путем перетаскивания и размещения.

  4. Откройте папку примечаний в Библиотеке проектирования для просмотра сохраненной заметки.

Чтобы добавить стиль в документ:

  1. Выберите один или несколько размеров или примечаний.

  2. Отредактируйте свойства размера или примечания в окне PropertyManager или в диалоговом окне.

  3. Выберите Добавить или обновить стиль. .

  4. В диалоговом окне введите имя в поле Введите новое имя или выберите существующее и нажмите OK.

Чтобы применить стиль к размеру или примечанию:

  1. Выберите один или несколько размеров или примечаний.

  2. В PropertyManager или диалоговом окне выберите стиль в списке Указать текущий стиль.

Чтобы сохранить стиль для использования в другом чертеже:

  1. В момент, когда стиль отображается в списке Указать текущий стиль, нажмите Сохранить стиль .

  2. В диалоговом окне Сохранить как перейдите к папке, в которой необходимо сохранить файл, отредактируйте имя файла при необходимости и нажмите Сохранить.

    Чтобы добавить стиль в Библиотеку проектирования, сохраните его в Documents and Settings\All Users\Application Data\SolidWorks\SolidWorks версия\design library\annotations.

Чтобы загрузить стиль в чертеж:

  1. Выберите Загрузить стиль .

  2. В диалоговом окне Открыть перейдите в нужную папку и выберите один или несколько файлов.

    Можно выбрать несколько стилей, используя клавиши Shift или Ctrl.

  3. Нажмите кнопку Открыть.

    Загруженные стили появятся в списке Указать текущий стиль.

Чтобы добавить стиль:

  1. Выберите размер или примечание со стилем.

  2. Отредактируйте свойства размера или примечания.

  3. Выберите Добавить или обновить стиль.

  4. Выберите в списке имя стиля, выберите Обновить все примечания, связанные с этим стилем и нажмите OK.

  5. Выберите Перестроить на панели инструментов "Стандартная" или выберите Правка, Перестроить, чтобы обновить примечания, ссылающиеся на стиль.

Чтобы отменить ссылку на стиль:

  1. Выберите Добавить или обновить стиль.

  2. Выберите в списке имя стиля, выберите Разорвать все примечания, связанные с этим стилем и нажмите OK.

    Размеры и примечания сохраняют свойства, ранее примененные к стилю, если для них не были указаны параметры документа по умолчанию (см. ниже).

Чтобы удалить стиль:

  1. Выберите стиль в списке Указать текущий стиль.

  2. Нажмите Удалить стиль.

    Для текущего стиля будет установлено значение <НЕТ>. Размеры и примечания сохраняют свойства, ранее примененные к стилю, если для них не были указаны параметры документа по умолчанию.

Чтобы вернуть свойства размера и примечания к параметрам документа по умолчанию:

  1. Выберите размеры или примечания со стилями.

  2. Нажмите Применить атрибуты по умолчанию для выбранных элементов .

    Для стиля будет установлено значение <НЕТ> (значение документа по умолчанию).

    Если выбрать для стиля значение <НЕТ>, то размер или примечание будут отсоединены от стиля, однако он сохранит уже примененные свойства. Чтобы сбросить свойства размера или примечания, используйте Применить атрибуты по умолчанию для выбранных элементов. Назначение <НЕТ> означает, что размер не ссылается на стиль, поэтому дальнейшие изменения не применяются.
