PropertyManager Элемент по траектории

Задайте параметры в PropertyManager в зависимости от типа элемента по траектории. Для получения более подробной информации об элементах по траектории см. Обзор элемента по траектории.

Профиль и направление

• Профиль . Устанавливает профиль эскиза (сечение), используемое для создания элемента по траектории. Выберите эскиз профиля в графической области или в дереве конструирования FeatureManager. Профиль должен быть замкнутым для основания или бобышки по траектории. Для элемента поверхности по траектории профиль может быть замкнутым или разомкнутым.

• Тело инструмента (только вырез твердого тела по траектории). Тело инструмента должно быть выпуклым, не объединенным с главным телом и содержать один из следующих элементов:

• • Повернутый элемент, состоящий только из аналитической геометрии, например, линий и дуг.

    - или -

  • Цилиндрический вытянутый элемент.

• Путь . Указывает путь, по которому должен быть расположен элемент по траектории. Выберите эскиз профиля в графической области или в дереве конструирования FeatureManager. Путь может открытым или замкнутым, набором кривых, находящихся в эскизе, кривой или набором кромок модели. Начальная точка направления должна лежать на плоскости профиля.

Разрез, путь и деталь, а также конечное твердое тело не могут быть самопересекающимися.

Параметры

• Ориентация/Контроль скручивания. Управляет ориентацией Профиля во время его движения по Пути . Параметры:

• • По направлению. Сечение всегда остается под тем же углом по отношению к пути.

  • Параллельно к начинающему сечению. Сечение всегда остается параллельно к исходному сечению.

  • По направлению и 1ой направляющей кривой

  • По 1ой и 2ой направляющей кривой.

  • Скручивание вдоль маршрута. Скручивает сечение вдоль маршрута. Определите скручивание в градусах, радианах или поворотах в поле Определить.

  • Скручивание вдоль маршрута перпендикулярно к начинающему сечению. Скручивает сечение вдоль маршрута, оставляя сечение параллельно исходному сечению во время его скручивания вдоль маршрута.

Ориентация/Контроль скручивания

• Определить (Доступно, если параметры Скручивание вдоль маршрута или Скручивание вдоль маршрута перпендикулярно к начинающему сечению выбраны в разделе Ориентация/Контроль скручивания).

• • Определение скручивания. Определите скручивание. Выберите Градусы, Радианы или Повороты.

  • Угол скручивания. Устанавливает число градусов, радианов или поворотов скручивания.

• Тип выравнивания маршрута (Доступно, если параметр По направлению выбран в разделе Ориентация/Контроль скручивания). Стабилизирует профиль, когда небольшая и неровная кривизна по направлению пути приводит к потере выравнивания профиля. Параметры:

• • Нет. Выравнивает профиль, перпендикулярно пути. Исправления не применяются.

  • Минимальное скручивание (только для трехмерных деталей). Не допускает самопересечения профиля при следовании маршруту.

  • Вектор направления. Выравнивает профиль по направлению, выбранному в Векторе направления. Выберите элементы для определения вектора направления.

  • Все грани. Когда путь включает соседние грани, делает профиль траектории касательным к соседним граням, когда это возможно.

• Вектор направления (доступен, если Вектор направления выбран в разделе Тип выравнивания пути). Выберите плоскость, плоскую грань, линию, кромку, цилиндр, ось или пару вершин элемента и т.д., чтобы указать направляющий вектор.

• Объединить смежные грани. Если профиль траектории имеет касательные сегменты, то при выборе этого параметра соответствующие поверхности в итоговом элементе становятся касательными по траектории. Поддерживаются грани, которые могут быть представлены в виде плоскости, цилиндра или конуса. Другие смежные грани сливаются, а профили приближаются. Дуги эскиза могут быть преобразованы в сплайны.

• Предварительный просмотр. Отражает предварительные просмотр элемента по траектории в режиме Закрасить. Отключите этот параметр, чтобы отобразить только профили и траекторию.

• Результат слияния. Объединяет твердые тела в одно тело.

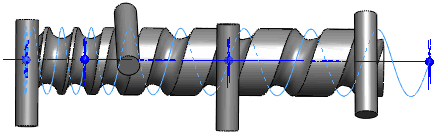

• Выровнять с торцевыми поверхностями. Продолжает профиль элемента по траектории до последней грани на направлении. Грани траектории удлиняются или отсекаются, чтобы соответствовать граням на концах профиля без создания дополнительной геометрии. Этот параметр часто используется для геликоидов.

Направляющие кривые

• Направляющие кривые . Направляет профиль по траектории. Выберите направляющие кривые в графической области.

Направляющая кривая должна соответствовать профилю или точке на эскизе профиля.

• Переместить вверх и Переместить вниз . Регулирует порядок направляющих кривых. Выберите Направляющая кривая и настройте последовательность профилей.

• Соединить плавные грани. Очистите, чтобы улучшить быстродействие профилей с направляющими кривыми, и чтобы разбить профиль на сегменты в точках, где направляющие кривые или путь не являются непрерывной кривой.

• Отобразить сечения . Отображает части траектории. Выберите стрелки , чтобы просмотреть и исправить профиль по Номерам сечений.

Начать/Закончить касание

• Тип - начать касание и Закончить касание - тип. Параметры:

• • Нет. Касательность не применяется.

  • По траектории. Создает траекторию по нормали к начальному пути.

Тонкостенный элемент

Выберите, чтобы создать тонкостенный элемент по траектории.

• Тип тонкостенного элемента. Устанавливает тип тонкостенного элемента по траектории. К этим параметрам относятся:

• • В одном направлении. Создает тонкостенный элемент в одном направлении от профилей с помощью значения Толщина . При необходимости выберите Реверс направления .

  • От средней поверхности. Создает тонкостенный элемент в обоих направлениях от профилей, применяя одно значение Толщина в обоих направлениях.

  • В двух направлениях. Создает тонкостенный элемент в обоих направлениях от профилей. Задайте значения для параметров Толщина и Толщина .

Обл. действия элемента

Указывает тела, на которые влияет элемент. См. Область действия многотельных деталей.
