Можно вставить разделение инструментов для создания блоков сердцевины и полости для литейной формы. Чтобы создать разделение инструментов, деталь должна иметь не менее трех тел поверхности в папке Тела поверхности : тело поверхности сердцевины, тело поверхности полости и тело поверхности разъема. Можно создать литейную форму из разделения инструментов для нескольких деталей или для нескольких экземпляров одной и той же части.
Чтобы предотвратить смещение блоков сердцевины и полости, можно добавить фиксирующую поверхность по периметру поверхностей разъема перед вставкой разделения инструментов в литейную деталь. Также можно создать фиксирующую поверхность автоматически при вставке разделения инструментов. Чтобы закрыть отверстия в литейной детали, можно добавить отсекающие поверхности.
Если тела поверхности не будут включены вместе с литейной деталью заранее, можно включить набор отдельных поверхностей, чтобы команда Разделение инструментов могла автоматически сшить вместе.
Чтобы открыть PropertyManager, выполните одно из следующих действий.
- Нажмите кнопку Разделение инструментов (панель инструментов Инструменты для литейной формы).
- Нажмите .
- Выберите элемент Разделение инструментов и нажмите Редактировать элемент .
Сердцевина
|
Тела поверхности сердцевины |
Отображаются и выделяются выбранные поверхности, которые определяют сердцевину литейной формы. |
Полость
|
Тела поверхности полости |
Отображаются и выделяются выбранные поверхности, которые определяют полость литейной формы. |
Поверхность разъема
|
Тела поверхности разъема |
Отображаются и выделяются выбранные поверхности, которые определяют поверхность разъема для разделения литейной формы. |

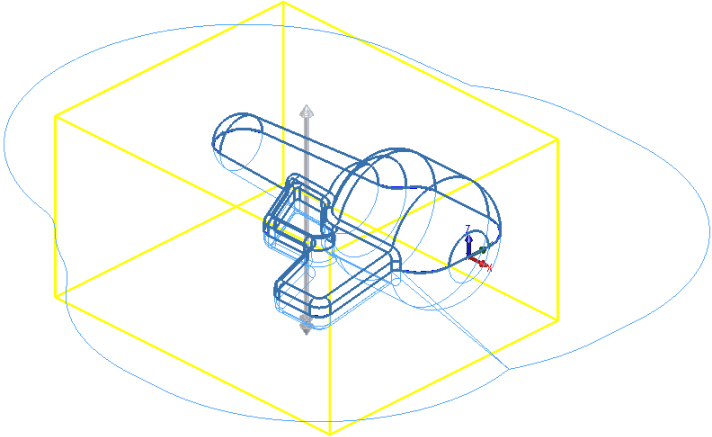

Литейная форма после разделения инструментов |
|
